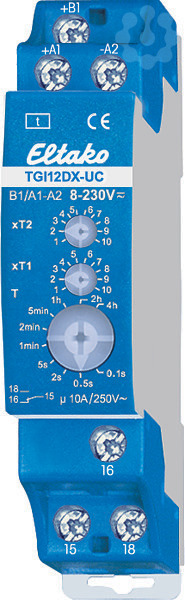

Zeitrelais 1xWechsler 10A TI-Taktgeber 1TE 8-230V 2000WTGI12DX-UC
Bestellware
| Hersteller | Eltako GmbH |
| Typ | TGI12DX-UC |
| Hersteller ID | 23001402 |
| Unsere Artikelnummer | 3514047 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4010312603116 |
| Zolltarif-Nr. | 85365080 |
71,66 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Analog einstellbares Zeitrelais. Stand-by-Verlust nur 0,02 - 0,4 Watt. Dieses analog einstellbare Zeitrelais ist baugleich wie das Multifunktions-Zeitrelais, hat jedoch nur eine Funktion. Bei der Type TGI12DX-UC können bei gleicher Zeitbasis über einen zweiten Multiplikator t1 und t2 getrennt eingestellt werden. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Zeitbereich 0,1 Sekunden bis 40 Stunden. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung.
Steuerspannungsart 1
AC/DC
Funktion
Taktgeber mit Impuls beginnend
Spannungsart der Versorgungsspannung
AC/DC
1. Zeitbereich Einheit
Minuten/Stunden
Betätigungsart
analog mit Einzelfunktion
Montageart
DIN-Schiene
Versorgungsspannung
8.0 V
Steuerspannung 1
8.0 V
1. Zeitbereich
0.1
Frequenz der Steuerspannung 1
50.0 Hz
Schaltleistung Leuchtstofflampen DUO
1000.0 VA
Breite in Teilungseinheiten
1.0
Anzahl der Schließer
0.0
Einbauhöhe
58.0 mm
Schaltleistung Leuchtstofflampen induktiv
1000.0 VA
Schaltleistung Leuchtstofflampen parallel
500.0 VA
Anzahl der Öffner
0.0
Anzahl der Umschalter
1.0
Schaltleistung Glühlampen
2000.0 W
Anzahl der Kontakte als Öffner
0.0
Anzahl der Kontakte als Schließer
0.0
Werkstoff des Kontaktes
Kupfer
Ausführung des elektrischen Anschlusses
Schraubanschluss
Werkstoff der Kontaktbeschichtung
sonstige
Werkstoff des Kontakteinsatzes
Thermoplast
Spannungsart der Betriebsspannung
AC
Bemessungssteuerspeisespannung DC
12.0 V
Zeitbereich
0.1 s
Bemessungssteuerspeisespannung AC 50 Hz
230.0 V
Betriebsspannung AC 50 Hz
230.0 V
Betriebsspannung DC
8.0 V
Tiefe
58.0 mm
Höhe
66.0 mm
Max. Einschaltstrom
10.0 A
Anzahl der Ausgänge, unverzögert, Wechsler
1.0
Nennstrom
10.0 A
Breite
18.0 mm
