Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | WRL105.500E3 |
| Unsere Artikelnummer | 2303375 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339724864 |
| Zolltarif-Nr. | 73089059 |
732.00 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

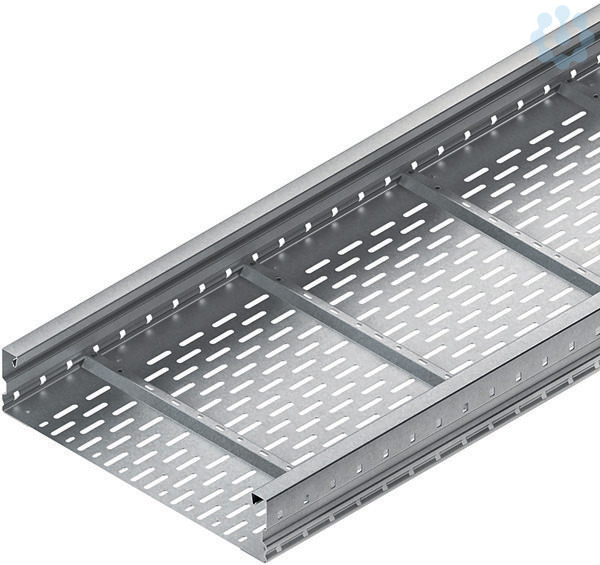

Weitspannkabelrinne, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenietetem Boden mit versetzt angeordneter Perforation und gelochten Quersicken zur Stabilisierung und Trennstegbefestigung, einschließlich einer Stoßstellenleiste RSL... und anteilmäßigem Befestigungszubehör aus Edelstahl. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen.

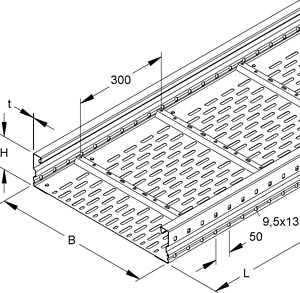

Abmessungen (ca. Maße) H x B : 105 x 500 mm
Materialstärke
: 1,5 mm
Quersickenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 42235 mm²
Werkstoff
: Edelstahl, Werkstoff Nr. 1.4301, 1.4303
Abmessungen (ca. Maße) H x B : 105 x 500 mm
Materialstärke
: 1,5 mm
Quersickenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 42235 mm²
Werkstoff
: Edelstahl, Werkstoff Nr. 1.4301, 1.4303
Farbe
ohne
Oberfläche
sonstige
Werkstoff
rostfreier Stahl
Ausführung
ohne Verbinder
Werkstoffgüte
Edelstahl (V2A)
Mit Oberteil
Nein
Montagelochung im Boden
Ja
Rostfreier Stahl, gebeizt
Nein
Seitenlochung
Ja
Geeignet für Funktionserhalt
Nein
Weitspann-Ausführung
Ja
NATO-Lochbild
Nein
Nutzbarer Querschnitt
42235.0 mm²
Breite
500.0 mm
Höhe
105.0 mm
Materialstärke
1.5 mm
Länge
6000.0 mm
Art des Verbinders
geschraubt
Oberflächenschutz
sonstige
Belastungstesttyp nach IEC 61537
Typ II
Einsatztemperatur
-20.0 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
3000.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m
1700.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m
550.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m
400.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m
750.0 N/m
Arbeitslänge
6000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m
1100.0 N/m
Gewicht
8.17 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m
310.0 N/m
Spannweite zwischen den Trägern nach IEC 61537
3000.0 mm
Max. sichere Arbeitslast nach IEC 61537
3000.0 N/m
