Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | WSLSN200.400F |
| Unsere Artikelnummer | 5774559 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339193646 |
| Zolltarif-Nr. | 73089059 |
398.50 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Weitspannkabelleiter nach DIN EN 61537, mit besonders starken gelochten und gesickten Seitenholmen, mit
eingenieteten, nach oben offenen C-Profilsprossen mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSVSN 200.500 bitte gesondert bestellen.

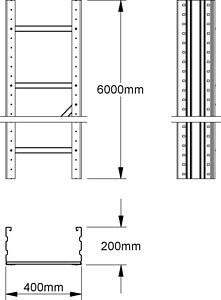

Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 400 mm
Materialstärke t
: 2,5 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm
Sprossenabstand
: 300 mm
Lieferlänge L
: 6000 mm
Nutzbarer Querschnitt
: 71070 mm²
Werkstoff
: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
eingenieteten, nach oben offenen C-Profilsprossen mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSVSN 200.500 bitte gesondert bestellen.
Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 400 mm
Materialstärke t
: 2,5 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm
Sprossenabstand
: 300 mm
Lieferlänge L
: 6000 mm
Nutzbarer Querschnitt
: 71070 mm²
Werkstoff
: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Ausführung der Sprosse
Profil ungelocht
Ausführung des Seitenholms
Profil (offen)
Werkstoff
Stahl
Oberflächenschutz
feuerverzinkt
Befestigung der Sprosse
blindgenietet
Belastungstesttyp nach IEC 61537
Typ II
Werkstoffgüte
sonstige
Einsatztemperatur
-20.0 °C
Geeignet für Funktionserhalt
Nein
Steigetrasse
Nein
Seitenlochung
Ja
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m
1150.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 10,0 m
800.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m
2500.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 12,0 m
350.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m
3450.0 N/m
Länge
6000.0 mm
Breite
400.0 mm
Arbeitslänge
6000.0 mm
Gewicht
14.48 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 11,0 m
500.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m
1650.0 N/m
Nutzbarer Querschnitt
71070.0 mm²
Höhe
200.0 mm
Sprossenmittenabstand
300.0 mm
Weitspann-Ausführung
Ja
Max. sichere Arbeitslast nach IEC 61537
3450.0 N/m
Spannweite zwischen den Trägern nach IEC 61537
6000.0 mm
Oberfläche
tauchfeuerverzinkt
Farbe
ohne
Rostfreier Stahl, gebeizt
Nein
