Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | WSLSN200.200S |
| Unsere Artikelnummer | 5774549 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339193615 |
| Zolltarif-Nr. | 73089059 |
249.10 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Weitspannkabelleiter nach DIN EN 61537, mit besonders starken gelochten und gesickten Seitenholmen, mit
eingenieteten, nach oben offenen C-Profilsprossen mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSVSN 200.500 bitte gesondert bestellen.

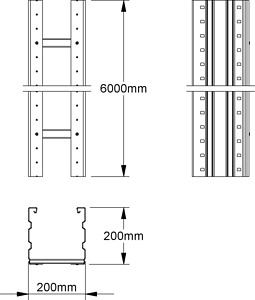

Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 200 mm
Materialstärke t
: 2,5 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm
Sprossenabstand
: 300 mm
Lieferlänge L
: 6000 mm
Nutzbarer Querschnitt
: 34570 mm²
Werkstoff
: Stahl, bandverzinkt nach DIN EN 10346
eingenieteten, nach oben offenen C-Profilsprossen mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSVSN 200.500 bitte gesondert bestellen.
Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 200 mm
Materialstärke t
: 2,5 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm
Sprossenabstand
: 300 mm
Lieferlänge L
: 6000 mm
Nutzbarer Querschnitt
: 34570 mm²
Werkstoff
: Stahl, bandverzinkt nach DIN EN 10346
Werkstoffgüte
sonstige
Ausführung des Seitenholms
Profil (offen)
Belastungstesttyp nach IEC 61537
Typ II
Werkstoff
Stahl
Befestigung der Sprosse
blindgenietet
Ausführung der Sprosse
Profil ungelocht
Oberflächenschutz
bandverzinkt
Weitspann-Ausführung
Ja
Geeignet für Funktionserhalt
Nein
Seitenlochung
Ja
Max. sichere Arbeitslast nach IEC 61537
3450.0 N/m
Gewicht
12.62 kg/m
Breite
200.0 mm
Nutzbarer Querschnitt
34570.0 mm²
Spannweite zwischen den Trägern nach IEC 61537
6000.0 mm
Sprossenmittenabstand
300.0 mm
Höhe
200.0 mm
Länge
6000.0 mm
Einsatztemperatur
-20.0 °C
Steigetrasse
Nein
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m
1150.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m
1650.0 N/m
Arbeitslänge
6000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m
3450.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 12,0 m
350.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m
2500.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 11,0 m
500.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 10,0 m
800.0 N/m
Farbe
ohne
Oberfläche
bandverzinkt
Rostfreier Stahl, gebeizt
Nein
