Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | WSL105.500F |
| Unsere Artikelnummer | 2303596 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339577903 |
| Zolltarif-Nr. | 73089059 |
239.60 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

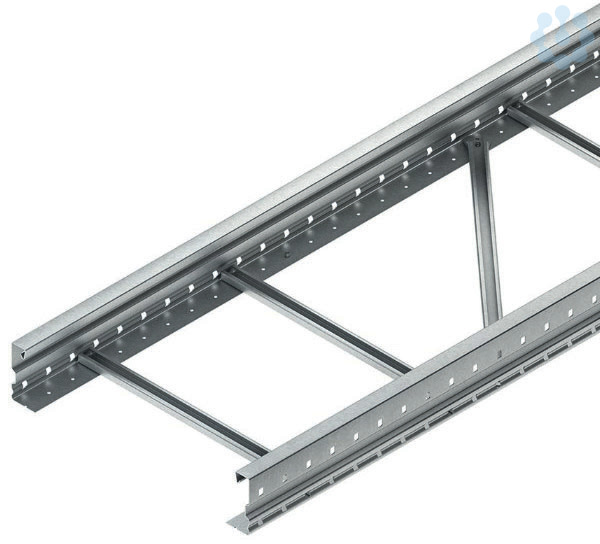

Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen.
Abmessungen (ca. Maße) H x B : 105 x 500 mm
Materialstärke
: 1,5 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 42685 mm²
Werkstoff
: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Abmessungen (ca. Maße) H x B : 105 x 500 mm
Materialstärke
: 1,5 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 42685 mm²
Werkstoff
: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Oberfläche
tauchfeuerverzinkt
Ausführung der Sprosse
Profil ungelocht
Werkstoffgüte
sonstige
Werkstoff
Stahl
Farbe
ohne
Befestigung der Sprosse
blindgenietet
Ausführung des Seitenholms
Profil (offen)
Geeignet für Funktionserhalt
Nein
Weitspann-Ausführung
Ja
Rostfreier Stahl, gebeizt
Nein
Seitenlochung
Ja
Breite
500.0 mm
Höhe
105.0 mm
Nutzbarer Querschnitt
42685.0 mm²
Sprossenmittenabstand
300.0 mm
Länge
6000.0 mm
Oberflächenschutz
feuerverzinkt
Belastungstesttyp nach IEC 61537
Typ II
Einsatztemperatur
-20.0 °C
Steigetrasse
Nein
Arbeitslänge
6000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m
1100.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m
1700.0 N/m
Gewicht
6.89 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m
400.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m
550.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m
750.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
3000.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m
310.0 N/m
Max. sichere Arbeitslast nach IEC 61537
3000.0 N/m
Spannweite zwischen den Trägern nach IEC 61537
3000.0 mm
