Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | WSL105.500E3 |
| Unsere Artikelnummer | 2303595 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339726561 |
| Zolltarif-Nr. | 73089059 |
524.00 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

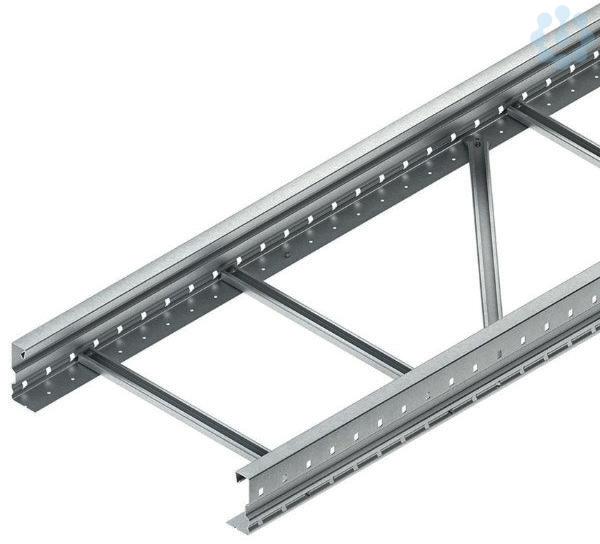

Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen.
Abmessungen (ca. Maße) H x B : 105 x 500 mm
Materialstärke
: 1,5 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm Bodenlochung
: Ø 5,4 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 42685 mm²
Werkstoff
: Edelstahl, Werkstoff Nr. 1.4301, 1.4303
Abmessungen (ca. Maße) H x B : 105 x 500 mm
Materialstärke
: 1,5 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm Bodenlochung
: Ø 5,4 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 42685 mm²
Werkstoff
: Edelstahl, Werkstoff Nr. 1.4301, 1.4303
Werkstoffgüte
rost- und säurebeständiger Stahl
Ausführung des Seitenholms
Profil (offen)
Ausführung der Sprosse
Profil ungelocht
Werkstoff
Stahl
Belastungstesttyp nach IEC 61537
Typ II
Befestigung der Sprosse
blindgenietet
Oberflächenschutz
sonstige
Einsatztemperatur
-20.0 °C
Seitenlochung
Ja
Steigetrasse
Nein
Geeignet für Funktionserhalt
Nein
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m
400.0 N/m
Nutzbarer Querschnitt
42685.0 mm²
Höhe
105.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m
550.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m
1700.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m
1100.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
3000.0 N/m
Arbeitslänge
6000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m
750.0 N/m
Länge
6000.0 mm
Breite
500.0 mm
Gewicht
6.3 kg/m
Sprossenmittenabstand
300.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m
310.0 N/m
Weitspann-Ausführung
Ja
Spannweite zwischen den Trägern nach IEC 61537
3000.0 mm
Max. sichere Arbeitslast nach IEC 61537
3000.0 N/m
Farbe
ohne
Oberfläche
sonstige
Rostfreier Stahl, gebeizt
Nein
