Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | WSL105.400 |
| Unsere Artikelnummer | 2303591 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339300808 |
| Zolltarif-Nr. | 73089059 |
169.40 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

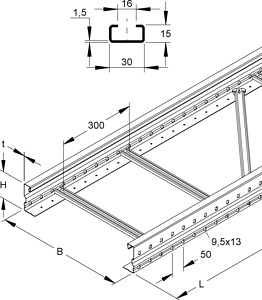

Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen.
Abmessungen (ca. Maße) H x B : 105 x 400 mm
Materialstärke
: 1,5 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm Bodenlochung
: Ø 5,4 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 33835 mm²
Werkstoff
: Stahl, bandverzinkt nach DIN EN 10346
Abmessungen (ca. Maße) H x B : 105 x 400 mm
Materialstärke
: 1,5 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm Bodenlochung
: Ø 5,4 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 33835 mm²
Werkstoff
: Stahl, bandverzinkt nach DIN EN 10346
Werkstoffgüte
sonstige
Ausführung des Seitenholms
Profil (offen)
Belastungstesttyp nach IEC 61537
Typ II
Werkstoff
Stahl
Befestigung der Sprosse
blindgenietet
Ausführung der Sprosse
Profil ungelocht
Oberflächenschutz
bandverzinkt
Weitspann-Ausführung
Ja
Geeignet für Funktionserhalt
Nein
Seitenlochung
Ja
Gewicht
6.0 kg/m
Spannweite zwischen den Trägern nach IEC 61537
3000.0 mm
Höhe
105.0 mm
Breite
400.0 mm
Sprossenmittenabstand
300.0 mm
Max. sichere Arbeitslast nach IEC 61537
3000.0 N/m
Länge
6000.0 mm
Nutzbarer Querschnitt
33835.0 mm²
Oberfläche
bandverzinkt
Farbe
ohne
Rostfreier Stahl, gebeizt
Nein
Einsatztemperatur
-20.0 °C
Steigetrasse
Nein
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m
750.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m
310.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m
1700.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m
1100.0 N/m
Arbeitslänge
6000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
3000.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m
400.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m
550.0 N/m
