Weitspannkabelleiter 105x300x6000mm bandverzinkt DIN EN 10346WSL105.300
Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | WSL105.300 |
| Unsere Artikelnummer | 2303588 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339300709 |
| Zolltarif-Nr. | 73089059 |
163,30 € per 1 Meter
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

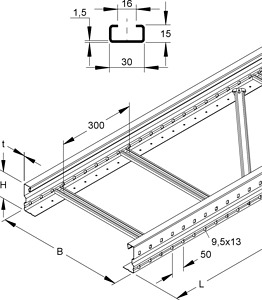

Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen.
Abmessungen (ca. Maße) H x B : 105 x 300 mm
Materialstärke
: 1,5 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm Bodenlochung
: Ø 5,4 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 24985 mm²
Werkstoff
: Stahl, bandverzinkt nach DIN EN 10346
Abmessungen (ca. Maße) H x B : 105 x 300 mm
Materialstärke
: 1,5 mm
Sprossenabstand
: 300 mm
Seitenholmlochung
: 9,5 x 13 mm Lochabstand
: 50 mm Bodenlochung
: Ø 5,4 mm Lochabstand
: 50 mm
Lieferlänge
: 6000 mm
Nutzbarer Querschnitt
: 24985 mm²
Werkstoff
: Stahl, bandverzinkt nach DIN EN 10346
Werkstoffgüte
sonstige
Werkstoff
Stahl
Befestigung der Sprosse
blindgenietet
Belastungstesttyp nach IEC 61537
Typ II
Ausführung des Seitenholms
Profil (offen)
Oberflächenschutz
bandverzinkt
Ausführung der Sprosse
Profil ungelocht
Einsatztemperatur
-20.0 °C
Steigetrasse
Nein
Seitenlochung
Ja
Geeignet für Funktionserhalt
Nein
Nutzbarer Querschnitt
24985.0 mm²
Gewicht
5.73 kg/m
Höhe
105.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m
750.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m
400.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m
550.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m
310.0 N/m
Sprossenmittenabstand
300.0 mm
Breite
300.0 mm
Arbeitslänge
6000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m
1100.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
3000.0 N/m
Länge
6000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m
1700.0 N/m
Oberfläche
bandverzinkt
Farbe
ohne
Weitspann-Ausführung
Ja
Rostfreier Stahl, gebeizt
Nein
Spannweite zwischen den Trägern nach IEC 61537
3000.0 mm
Max. sichere Arbeitslast nach IEC 61537
3000.0 N/m
