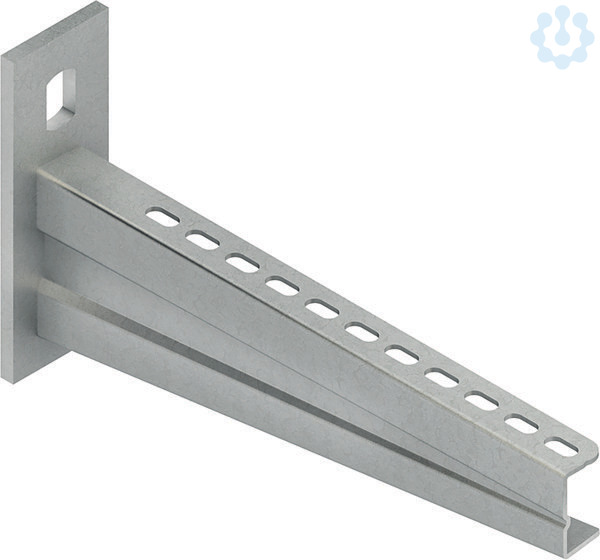

Wandausleger 83x230mm feürverzinkt sehr schwerKTASS200
Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | KTASS200 |
| Unsere Artikelnummer | 2304825 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4013339189212 |
| Zolltarif-Nr. | 73089059 |
104,70 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Wandausleger, sehr schwere Ausführung, zur Wandmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund (min. Beton C20/25) und Verwendung des Dübels DAZ 16X25 im ungerissenen Beton unter Berücksichtigung des Zulassungsbescheides ETA-18/0542. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen.
Abmessungen (ca. Maße) Auflagehöhe H : 83 mm Auflagelänge L
: 230 mm
Tragfähigkeit F bei L/2
: 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung.
Tragfähigkeit F2 bei L/2
: 10 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Be
Abmessungen (ca. Maße) Auflagehöhe H : 83 mm Auflagelänge L
: 230 mm
Tragfähigkeit F bei L/2
: 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung.
Tragfähigkeit F2 bei L/2
: 10 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Be
Werkstoffgüte
sonstige
Werkstoff
Stahl
Farbe
ohne
Ausführung
Wandausleger
Oberfläche
tauchfeuerverzinkt
Winkel
90.0 °
Geeignet für Kabeltragsystembreite
50.0 mm
Geeignet für Funktionserhalt
Nein
Rostfreier Stahl, gebeizt
Nein
Höhe
133.0 mm
Tragfähigkeit
10.0 kN
Länge
240.0 mm
Breite
28.0 mm
Oberflächenschutz
feuerverzinkt
Einsatztemperatur
-20.0 °C
Sichere Arbeitslast nach IEC 61537
10000.0 N
