Verteilerschrank für Container 69kV A mit RCD Typ B und RCD Typ A, 12 LWV0526PUR1
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WV0526PUR1 |
| Unsere Artikelnummer | 7682813 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609068593 |
| Zolltarif-Nr. | 85371098 |
12.854,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

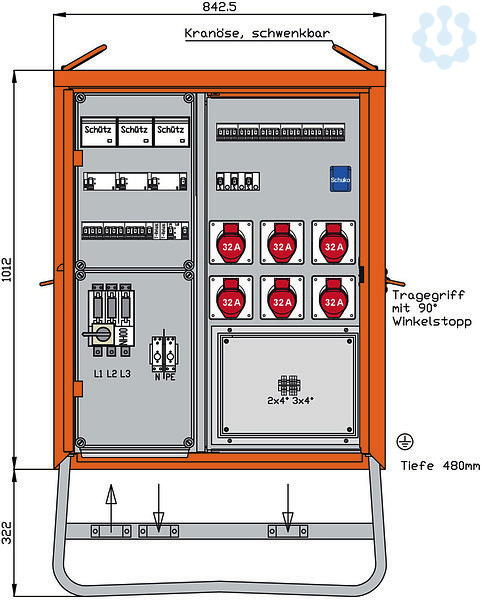

WALTHER Verteilerschrank
Anschlussleistung: 69kVA
nach IEC61439-4 Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH00-Lasttrennschalter mit Sicherungen 100A
mit Bügelklemmen 10-50qmm
Abgang / Absicherung: 1 Leitungsschutzschalter (MCB) 1P 10A -B-
-als Steuersicherung- 3 Steuerschalter # Doepke RSS016-300 2 Zeitrelais # Eltako MFZ12 3 Schütze # ABB A45 4P 63A 3 Leuchtmelder # Doepke RL230-1 -grün- 3 Leitungsschutzschalter (MCB) 3P 50A -C- 3 RCD-Schutzschalter 4P 63A/30mA -B-
mit Hilfskontakt 6 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutz
nach IEC61439-4 Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH00-Lasttrennschalter mit Sicherungen 100A
mit Bügelklemmen 10-50qmm
Abgang / Absicherung: 1 Leitungsschutzschalter (MCB) 1P 10A -B-
-als Steuersicherung- 3 Steuerschalter # Doepke RSS016-300 2 Zeitrelais # Eltako MFZ12 3 Schütze # ABB A45 4P 63A 3 Leuchtmelder # Doepke RL230-1 -grün- 3 Leitungsschutzschalter (MCB) 3P 50A -C- 3 RCD-Schutzschalter 4P 63A/30mA -B-
mit Hilfskontakt 6 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutz
Werkstoff des Gehäuses
Stahl
Schutzart (IP)
IP44
Ausführung
Verteilerschrank
Bemessungsspannung
230/400 V
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
6.0
Breite
843.0 mm
Anzahl der Fehlerstrom-Schutzschalter 30 mA
4.0
Hauptschalter-Bemessungsstrom
100.0 A
Bemessungsstrom
100.0 A
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Zählerfelder
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Höhe
1334.0 mm
Anzahl der Leitungsschutzschalter
12.0
Anzahl der SCHUKO-Steckdosen
1.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anschlussleistung
69.0 kVA
Tiefe
480.0 mm
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Hauptschalter
NH00
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Fehlerstrom-Typ
B
Notschalter
Nein
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
