Verteilerschrank 87kVA mit 2 RCDs T yp B, 2 LS, 3 CEE-Abgänge 32-125A uWV0445R1
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WV0445R1 |
| Unsere Artikelnummer | 7681093 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609068012 |
| Zolltarif-Nr. | 85371098 |
11.015,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

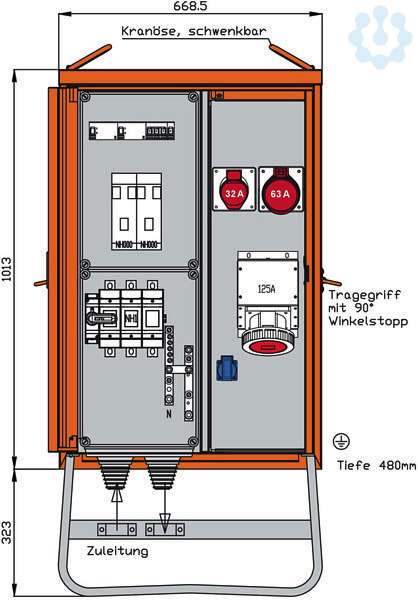

WALTHER Verteilerschrank
Anschlussleistung: 87kVA
nach IEC61439-4 Gehäuse (H20) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1013 x 669 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 125A
mit Bolzenanschluss M10
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 125A/500mA -B- 1 CEE-Anbaudose 125A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 CEE-Anbaudose 63A 5P 400V 6h
mit NH000-Sicherungslasttrennschalter 63A 1 RCD-Schutzschalter 4P 40A/30mA -B-
mit NH000-Sicherungslasttrennschalter 40A 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 1 Schutzkontaktst
nach IEC61439-4 Gehäuse (H20) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1013 x 669 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 125A
mit Bolzenanschluss M10
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 125A/500mA -B- 1 CEE-Anbaudose 125A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 CEE-Anbaudose 63A 5P 400V 6h
mit NH000-Sicherungslasttrennschalter 63A 1 RCD-Schutzschalter 4P 40A/30mA -B-
mit NH000-Sicherungslasttrennschalter 40A 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 1 Schutzkontaktst
Bemessungsspannung
230/400 V
Ausführung
sonstige
Fehlerstrom-Typ
B
Hauptschalter
NH1
Schutzart (IP)
IP44
Werkstoff des Gehäuses
sonstige
Notschalter
Nein
Bemessungsstrom
125.0 A
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1.0
Anzahl der Zählerfelder
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
1.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Breite
689.0 mm
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Tiefe
390.0 mm
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anschlussleistung
87.0 kVA
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Höhe
1013.0 mm
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Hauptschalter-Bemessungsstrom
125.0 A
Anzahl der Leitungsschutzschalter
2.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
