Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WV0434R1 |
| Unsere Artikelnummer | 7681091 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609068234 |
| Zolltarif-Nr. | 85371098 |
7929.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

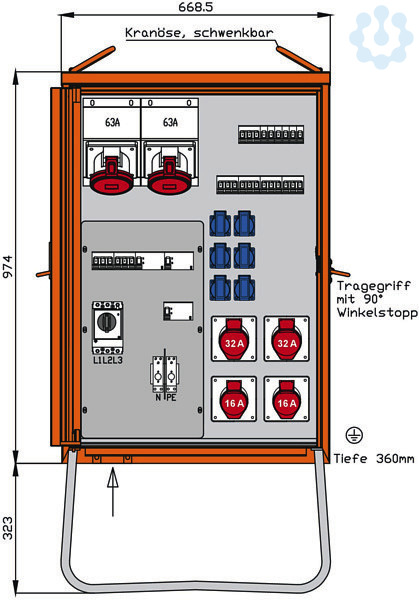

WALTHER Verteilerschrank
Anschlussleistung: 69kVA
nach IEC61439-4 Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 Leistungsschalter 3P 100A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm²
Abgang / Absicherung: 2 RCD-Schutzschalter 4P 63A/300mA -B- 2 CEE-Anbaudosen 63A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 63A -C- 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit Leitungsschutzschalter (MCB) 3P 63A -D- 2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter
nach IEC61439-4 Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 Leistungsschalter 3P 100A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm²
Abgang / Absicherung: 2 RCD-Schutzschalter 4P 63A/300mA -B- 2 CEE-Anbaudosen 63A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 63A -C- 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit Leitungsschutzschalter (MCB) 3P 63A -D- 2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter
Hauptschalter
Leistungsschalter
Ausführung
Verteilerschrank
Schutzart (IP)
IP44
Bemessungsspannung
230/400 V
Werkstoff des Gehäuses
Stahl
Anschlussleistung
69.0 kVA
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Tiefe
360.0 mm
Hauptschalter-Bemessungsstrom
100.0 A
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
2.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Bemessungsstrom
100.0 A
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Höhe
1297.0 mm
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
2.0
Anzahl der Zählerfelder
0.0
Anzahl der Leitungsschutzschalter
13.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Breite
669.0 mm
Fehlerstrom-Typ
B
Notschalter
Nein
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
