Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WV0363R1 |
| Unsere Artikelnummer | 7681085 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609061082 |
| Zolltarif-Nr. | 85371098 |
4894.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
WALTHER Verteilerschrank
Anschlussleistung: 55kVA
nach IEC61439-4 Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel

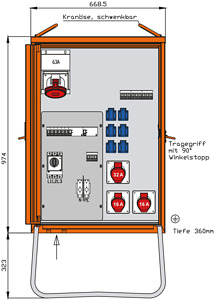

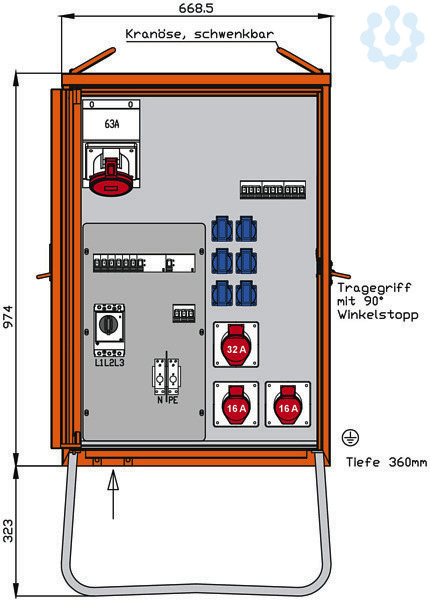

Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 Leistungsschalter 3P 80A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm²
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit Leitungsschutzschalter (MCB) 3P 63A -D- 1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- 6 Schut
nach IEC61439-4 Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 Leistungsschalter 3P 80A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm²
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit Leitungsschutzschalter (MCB) 3P 63A -D- 1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- 6 Schut
Werkstoff des Gehäuses
Stahlblech
Bemessungsspannung
230/400 V
Fehlerstrom-Typ
B
Schutzart (IP)
IP44
Hauptschalter
Leistungsschalter
Ausführung
Verteilerschrank
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Hauptschalter-Bemessungsstrom
80.0 A
Anzahl der Leitungsschutzschalter
10.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
2.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Breite
669.0 mm
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Tiefe
360.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Höhe
1297.0 mm
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anschlussleistung
55.0 kVA
Bemessungsstrom
80.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der Zählerfelder
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
