Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WV0369R1 |
| Unsere Artikelnummer | 5783084 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609080656 |
| Zolltarif-Nr. | 85371098 |
5863.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

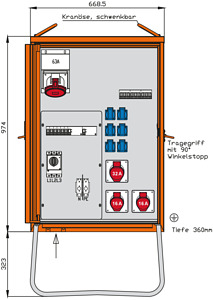

WALTHER Verteilerschrank
Anschlussleistung: 44kVA
nach IEC61439-4 Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 Leistungsschalter 3P 63A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm²
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 63A/300mA -B- 1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -B- 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Lei
nach IEC61439-4 Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm
Anschluss: 1 Leistungsschalter 3P 63A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm²
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 63A/300mA -B- 1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -B- 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Lei
Ausführung
Verteilerschrank
Hauptschalter
Leistungsschalter
Werkstoff des Gehäuses
Stahl
Bemessungsspannung
230/400 V
Schutzart (IP)
IP44
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Tiefe
360.0 mm
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Breite
669.0 mm
Bemessungsstrom
63.0 A
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Zählerfelder
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Pole Hauptschalter
3.0
Höhe
1297.0 mm
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
1.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Hauptschalter-Bemessungsstrom
63.0 A
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Leitungsschutzschalter
9.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anschlussleistung
44.0 kVA
Fehlerstrom-Typ
B
Notschalter
Nein
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
