Verteilerschrank 436kVA mit 2 RCDs Typ B und RCD Typ A, 8 LS, 2 CEE-AbWV0746R1
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WV0746R1 |
| Unsere Artikelnummer | 7681103 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609068197 |
| Zolltarif-Nr. | 85371098 |
28.253,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
WALTHER Verteilerschrank
Anschlussleistung: 436kVA
nach IEC61439-4 Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen

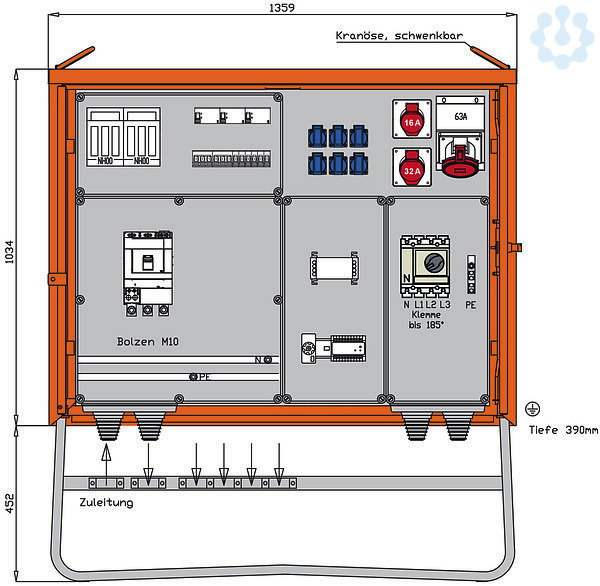

inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1034 x 1359 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm
Anschluss: 1 Leistungsschalter 3pol. 630A
mit Bolzenanschluss M10
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 63A/300mA -B-
mit NH00-Sicherungslasttrennschalter 63A 1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit NH00-Sicherungslasttrennschalter 63A 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 1 CEE-Anbaudose 16A 5P 400V 6h
mit Leitungsschutzschalter (MCB)
nach IEC61439-4 Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1034 x 1359 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm
Anschluss: 1 Leistungsschalter 3pol. 630A
mit Bolzenanschluss M10
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 63A/300mA -B-
mit NH00-Sicherungslasttrennschalter 63A 1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit NH00-Sicherungslasttrennschalter 63A 1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C- 1 CEE-Anbaudose 16A 5P 400V 6h
mit Leitungsschutzschalter (MCB)
Schutzart (IP)
IP44
Werkstoff des Gehäuses
Stahl
Hauptschalter
NH3
Bemessungsspannung
230/400 V
Ausführung
Verteilerschrank
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Zählerfelder
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
2.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Hauptschalter-Bemessungsstrom
630.0 A
Anzahl der Fehlerstrom-Schutzschalter 30 mA
2.0
Höhe
1486.0 mm
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Tiefe
390.0 mm
Anschlussleistung
436.0 kVA
Bemessungsstrom
630.0 A
Anzahl der Leitungsschutzschalter
8.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Breite
1359.0 mm
Fehlerstrom-Typ
B
Notschalter
Nein
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
