Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WV0494R1 |
| Unsere Artikelnummer | 7681095 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609068241 |
| Zolltarif-Nr. | 85371098 |
12261.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

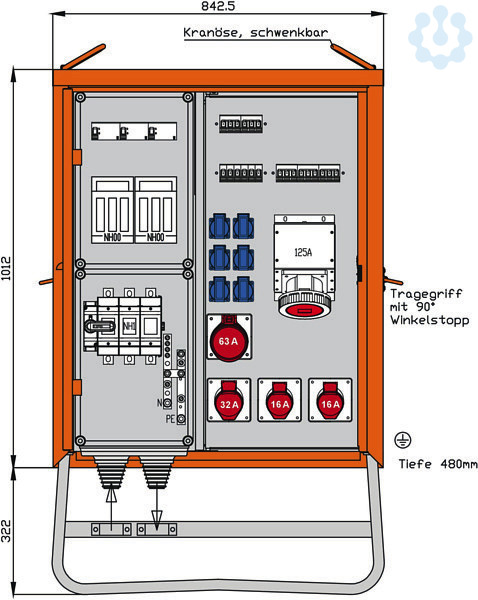

WALTHER Verteilerschrank
Anschlussleistung: 138kVA
nach IEC61439-4 Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 200A
mit Bolzenanschluss M10
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 125A/300mA -B-
mit NH00-Sicherungslasttrennschalter 100A 1 CEE-Anbaudose 125A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 CEE-Anbaudose 63A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 50A -D- 1 NH00-Sicherungslasttrennschalter 100A 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit Leitungsschutzschalter (MCB) 3P 50A -C- 1 CE
nach IEC61439-4 Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 200A
mit Bolzenanschluss M10
Abgang / Absicherung: 1 RCD-Schutzschalter 4P 125A/300mA -B-
mit NH00-Sicherungslasttrennschalter 100A 1 CEE-Anbaudose 125A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD- 1 CEE-Anbaudose 63A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 50A -D- 1 NH00-Sicherungslasttrennschalter 100A 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit Leitungsschutzschalter (MCB) 3P 50A -C- 1 CE
Hauptschalter
NH1
Ausführung
Verteilerschrank
Bemessungsspannung
230/400 V
Werkstoff des Gehäuses
Stahlblech
Schutzart (IP)
IP44
Fehlerstrom-Typ
B
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
2.0
Hauptschalter-Bemessungsstrom
200.0 A
Tiefe
480.0 mm
Anschlussleistung
138.0 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der Zählerfelder
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Höhe
1334.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Leitungsschutzschalter
11.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Breite
843.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Bemessungsstrom
200.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
