Verteilerschrank 111kVA mit LS Typ DFL 8 160-4-X-BSK -B-, RCD Typ B, 2WV0455R1
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WV0455R1 |
| Unsere Artikelnummer | 7681094 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609068159 |
| Zolltarif-Nr. | 85371098 |
15.772,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

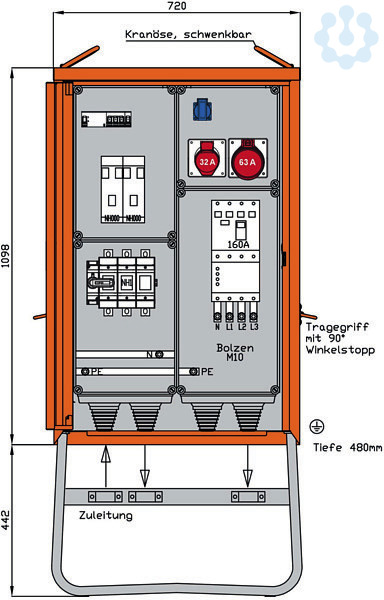

WALTHER Verteilerschrank
Anschlussleistung: 111kVA
nach IEC61439-4 Gehäuse (H26) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1098 x 720 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 442mm
Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 160A
mit Bolzenanschluss M10
Abgang / Absicherung: 1 Leistungsschalter mit magnetischem
und thermischem Auslöser
und RCD-Steuereinheit 500mA -voreingestellt
Typ:
DFL 8
160-4 X-BSK -B-
#9189784
mit Bolzenabgang M10 1 CEE-Anbaudose 63A 5P 400V 6h
mit NH000-Sicherungslasttrennschalter 63A 1 RCD-Schutzschalter 4P 40A/30mA -B-
mit NH000-Sicherungslasttrennschalter 40A 1 CEE-A
nach IEC61439-4 Gehäuse (H26) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1098 x 720 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 442mm
Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 160A
mit Bolzenanschluss M10
Abgang / Absicherung: 1 Leistungsschalter mit magnetischem
und thermischem Auslöser
und RCD-Steuereinheit 500mA -voreingestellt
Typ:
DFL 8
160-4 X-BSK -B-
#9189784
mit Bolzenabgang M10 1 CEE-Anbaudose 63A 5P 400V 6h
mit NH000-Sicherungslasttrennschalter 63A 1 RCD-Schutzschalter 4P 40A/30mA -B-
mit NH000-Sicherungslasttrennschalter 40A 1 CEE-A
Ausführung
Verteilerschrank
Werkstoff des Gehäuses
Stahlblech
Bemessungsspannung
230/400 V
Hauptschalter
NH1
Schutzart (IP)
IP44
Notschalter
Nein
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Tiefe
390.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Hauptschalter-Bemessungsstrom
160.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Breite
720.0 mm
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
1.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Leitungsschutzschalter
2.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Höhe
1540.0 mm
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
1.0
Anzahl der Zählerfelder
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anschlussleistung
111.0 kVA
Anzahl der SCHUKO-Steckdosen
1.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Bemessungsstrom
160.0 A
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
1.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
Fehlerstrom-Typ
B
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
