Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WV0528R1 |
| Unsere Artikelnummer | 7682815 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609057436 |
| Zolltarif-Nr. | 85371098 |
10552.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

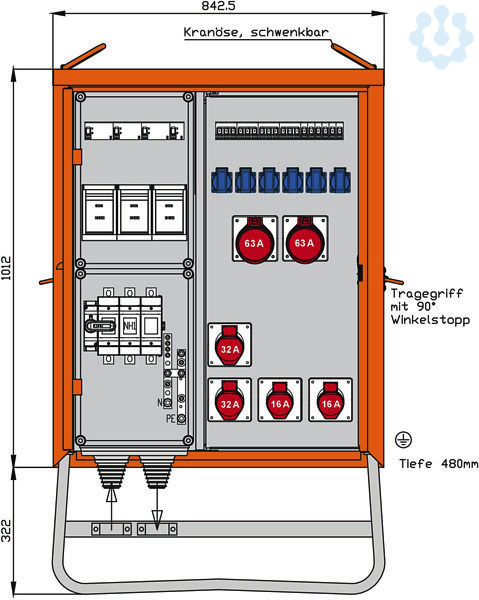

WALTHER Verteilerschrank
Anschlussleistung: 111kVA
nach IEC61439-4 Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 160A
mit Bolzenanschluss M10
Abgang / Absicherung: 2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
nach IEC61439-4 Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 160A
mit Bolzenanschluss M10
Abgang / Absicherung: 2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -B-
mit NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
Schutzart (IP)
IP44
Bemessungsspannung
230/400 V
Hauptschalter
NH1
Werkstoff des Gehäuses
Stahl
Ausführung
Verteilerschrank
Tiefe
480.0 mm
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Höhe
1334.0 mm
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der Zählerfelder
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Bemessungsstrom
160.0 A
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Leitungsschutzschalter
10.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
2.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
2.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Breite
843.0 mm
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anschlussleistung
111.0 kVA
Anzahl der Pole Hauptschalter
3.0
Hauptschalter-Bemessungsstrom
160.0 A
Anzahl der Fehlerstrom-Schutzschalter 30 mA
2.0
Fehlerstrom-Typ
B
Notschalter
Nein
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
