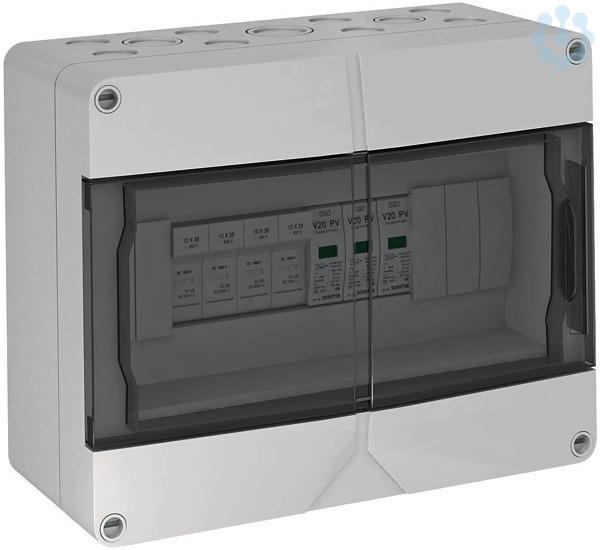

Überspannungsschutzgerät PV mit 4-String + SicherungVG-CDCPH1000-4S
Bestellware
| Hersteller | OBO Bettermann Vertrieb GmbH &Co.KG |
| Typ | VG-CDCPH1000-4S |
| Hersteller ID | 5088651 |
| Unsere Artikelnummer | 2624080 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4012195780717 |
| Zolltarif-Nr. | 85363030 |
633,65 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Systemlösung für den Überspannungsschutz (Typ 2 1000V DC) von PV-Wechselrichtern mit 4 separaten Eingängen (MPP-Tracker) anschlussfertig im Gehäuse vormontiert. Die Ableiter mit fehlerresistenter Y-Schaltung mit 3 Varistoren zum Einsatz nach VDE 0100-712, steckbar mit dynamischer Abtrennvorrichtung und optischer Funktionsanzeige zeichnen sich durch einen niedrigen DC-Schutzpegel < 4,0 kV aus. Das Gehäuse inklusive Kabelverschraubungsset, mit Schutzart IP65, aus Polycarbonat ist UV-beständig und für den Außeneinsatz geeignet. Pro Schutzgerät sind bereits 4 Klemmstellen bis 6 mm² vorinstalliert 4 (+) Pole über 10A Sicherungen 10x38, 4 (-) Pole parallelgeschaltet bis 30A pro Klemme. Der einfache, schnelle und sichere Anschluss der DC-Kabel über die Durchgangs-Reihenklemmen ermöglicht einen optimalen Schutz vor dem elektrischen Wechselrichter. Die Schutzgeräte sind gemäß der maximalen Summen-Leerlaufspannung (Uoc) des PV-String auszuwählen. Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonn
Für Sicherungsgröße
10x38 mm
Sicherungstyp
gPV (Ganzbereichs-Photovoltaikschutz)
Schutzart (IP)
IP65
Werkstoff
Kunststoff
Farbe
grau
Art der Einführung
Verschraubung
Schlagfestigkeit
IK07
Monitoring-Funktion
nein
String-Absicherung
1-polig
Einsatztemperatur
-25.0 °C
Prüfklasse Typ 3
Nein
Mit Lasttrennschalter bestückt
Nein
Mit Erdungsanschluss
Ja
Prüfklasse Typ 1
Nein
Prüfklasse Typ 2
Ja
Breite
250.0 mm
Anzahl der Leitungseinführungen
16.0
Max. Eingangsspannung DC
1000.0 V
Tiefe
122.0 mm
Absicherung Eingang
10.0 A
Max. Eingangsstrom pro String
30.0 A
Anzahl der String-Eingänge
4.0
Anzahl der Eingänge
4.0
Max. Ausgangsstrom
30.0 A
Höhe
200.0 mm
Anschlussart
Federzuganschluss
Anzahl der Eingänge pro MPP-Tracker
4.0
Anzahl der Ausgänge pro MPP-Tracker
4.0
Anzahl der unterstützten MPP-Tracker
1.0
Signalisierung am Gerät
optisch
Höchste Dauerspannung DC
1000.0 V
Max. Ableitstoßstrom (8/20)
40.0 kA
Max. Spannungsmessbereich DC
1000.0 V
