Tragkonsole 172x261mm 07kN bandverzinkt DIN EN 10346 inkl. ZubTKSU200
Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | TKSU200 |
| Unsere Artikelnummer | 2303203 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4013339185009 |
| Zolltarif-Nr. | 73089059 |
31,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

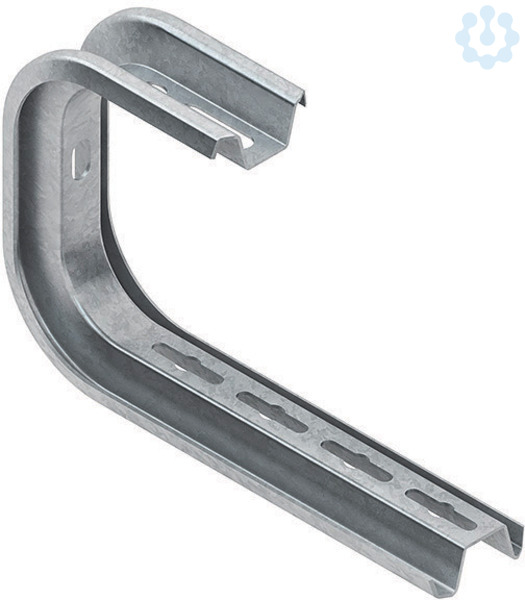

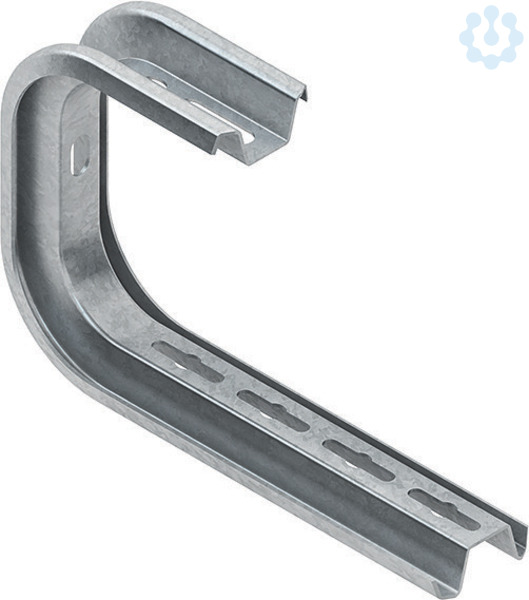

Tragkonsole, einteilig, für die Montage an Wand und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden.
Bei der Montage mit Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10x70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund.

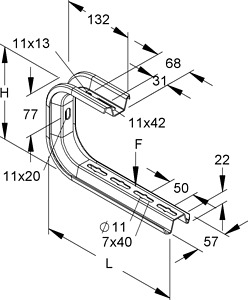

Abmessungen (ca. Maße) H x B x L : 172 x 57 x 261 mm obere Bügellänge L1
: 132 mm
Tragfähigkeit F bei L/2
: 0,7 kN im System geprüft
Werkstoff
: Stahl, bandverzinkt nach DIN EN 10346
Bei der Montage mit Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10x70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund.
Abmessungen (ca. Maße) H x B x L : 172 x 57 x 261 mm obere Bügellänge L1
: 132 mm
Tragfähigkeit F bei L/2
: 0,7 kN im System geprüft
Werkstoff
: Stahl, bandverzinkt nach DIN EN 10346
Oberfläche
bandverzinkt
Farbe
ohne
Werkstoff
Stahl
Ausführung
Wandausleger
Werkstoffgüte
sonstige
Geeignet für Kabeltragsystembreite
50.0 mm
Winkel
90.0 °
Geeignet für Funktionserhalt
Nein
Rostfreier Stahl, gebeizt
Nein
Breite
57.0 mm
Tragfähigkeit
0.7 kN
Länge
261.0 mm
Höhe
172.0 mm
Oberflächenschutz
bandverzinkt
Einsatztemperatur
-20.0 °C
Sichere Arbeitslast nach IEC 61537
700.0 N
