3 ST auf Lager
Hersteller | Schneider Electric GmbH |
Typ | PFXGP4114T2D |
Unsere Artikelnummer | 7686499 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 3606489670139 |
Zolltarif-Nr. | 85371010 |
Artikeleigenschaften

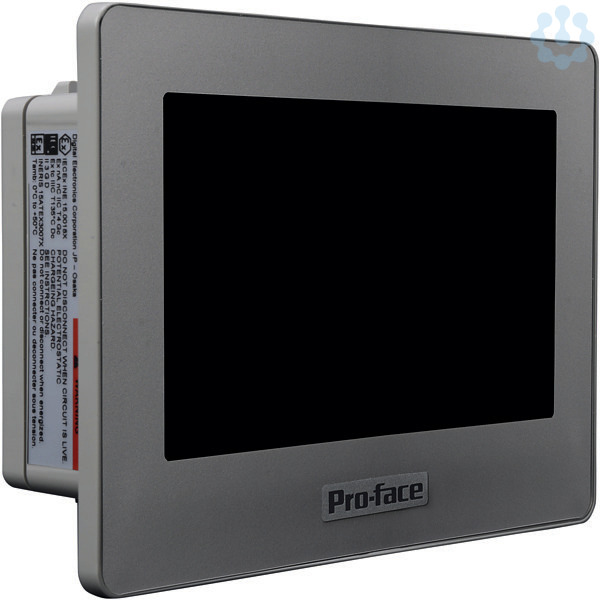

Das Kompakt-HMI GP4100 ist ein Standard Touch-Panel für kleine Anzeigen an einfachen Maschinen. . Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen die Qualität der Visualisierung auf einer kleinen Anzeige und ein kompaktes Format bei ausreichender Konnektivität im Mittelpunkt. Das resistive Single-Touch Display in 4,3 Zoll wide screen mit 65k Farben und einer Auflösung von 480x272 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Bedienoberfläche auf dem HMI wird mit der Software GP-Pro EX konfiguriert. Durch die dedizierte Schnittstelle 1 x Ethernet RS-232C/485 RJ45, 1 x USB Typ A, 1 x USB micro-B ist eine ausreichende Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 124,9 mm (Breite) x 90,4 mm (Höhe) x 35,9 mm (Tiefe) bei einem Panel Cut-out von 112,5 mm x 77,5 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entsprichte der Schutzklasse IP65F, Type 1, Type 4
Touch-Technologie
sonstige
Ausführung des Displays
TFT
Spannungsart der Versorgungsspannung
DC
Schutzart (IP), frontseitig
sonstige
NEMA-Schutzart, frontseitig
sonstige
Versorgungsspannung bei AC 60 Hz
0.0 V
Versorgungsspannung bei DC
24.0 V
Versorgungsspannung bei AC 50 Hz
0.0 V
Betriebstemperatur
0.0 °C
Unterstützt Protokoll für INTERBUS-Safety
Nein
Unterstützt Protokoll für AS-Interface Safety at Work
Nein
Mit Druckausgabe
Nein
Unterstützt Protokoll für DeviceNet
Nein
Zusätzliche Softwarekomponenten, ladbar
Ja
Unterstützt Protokoll für Data-Highway
Nein
Mit nummerischer Tastatur
Nein
Unterstützt Protokoll für SERCOS
Nein
Unterstützt Protokoll für PROFINET IO
Nein
Unterstützt Protokoll für LON
Nein
Tragschienenmontage möglich
Nein
Funkstandard GSM
Nein
Unterstützt Protokoll für PROFINET CBA
Nein
Mit Meldungsanzeige
Ja
Unterstützt Protokoll für PROFIsafe
Nein
Unterstützt Protokoll für DeviceNet Safety
Nein
Prozesswertdarstellung (Ausgabe) möglich
Ja
Funkstandard GPRS
Nein
Unterstützt Protokoll für INTERBUS
Nein
Mit Rezepturen
Ja
Unterstützt Protokoll für PROFIBUS
Nein
Mit Alpha Tastatur
Nein
Wand-/Direktmontage möglich
Ja
Mit SW-Schnittstellen
Ja
Geeignet für Sicherheitsfunktionen
Nein
Unterstützt Protokoll für SafetyBUS p
Nein
Mit Farbdisplay
Ja
Unterstützt Protokoll für MODBUS
Ja
Unterstützt Protokoll für sonstige Bussysteme
Nein
IO-Link Master
Ja
Unterstützt Protokoll für Foundation Fieldbus
Nein
Unterstützt Protokoll für CAN
Nein
Unterstützt Protokoll für SUCONET
Nein
Mit Meldesystem (inkl. Puffer und Quittierung)
Ja
Funkstandard Bluetooth
Nein
Funkstandard UMTS
Nein
Unterstützt Protokoll für TCP/IP
Nein
Funkstandard WLAN 802.11
Nein
Unterstützt Protokoll für KNX
Nein
Unterstützt Protokoll für EtherNet/IP
Ja
Prozesswertvorgabe (Eingabe) möglich
Ja
Unterstützt Protokoll für ASI
Nein
Anzahl der Bildpunkte, horizontal
480.0
Nutzbarer Projektspeicher/Anwenderspeicher
27136.0 kByte
Anzahl der Systemtasten
0.0
Anzahl der HW-Schnittstellen Industrial Ethernet
1.0
Anzahl der HW-Schnittstellen sonstige
0.0
Höhe der Front
77.5 mm
Anzahl der Farben des Displays
65536.0
Anzahl der HW-Schnittstellen seriell RS-485
0.0
Anzahl der Online-Sprachen
6.0
Anzahl der Bildpunkte, vertikal
272.0
Breite der Front
124.9 mm
Anzahl der Funktionstasten, programmierbar
0.0
Anzahl der HW-Schnittstellen seriell TTY
0.0
Anzahl der Ebenen, Passwortschutz
0.0
Anzahl der HW-Schnittstellen Wireless
0.0
Anzahl der Graustufen/Blaustufen des Displays
16.0
Anzahl der HW-Schnittstellen parallel
0.0
Einbautiefe
38.8 mm
Anzahl der HW-Schnittstellen seriell RS-232
0.0
Anzahl der HW-Schnittstellen seriell RS-422
0.0
Bildschirmdiagonale
4.3 Zoll
Anzahl der HW-Schnittstellen USB
2.0
Anzahl der Schnittstellen PROFINET
0.0
Anzahl der Tasten mit LED
0.0
Schutzart (NEMA), frontseitig
4X
Unterstützt Protokoll für Modbus
Nein
Versorgungsspannung DC
24.0 V
