Bestellware
| Hersteller | Eltako GmbH |

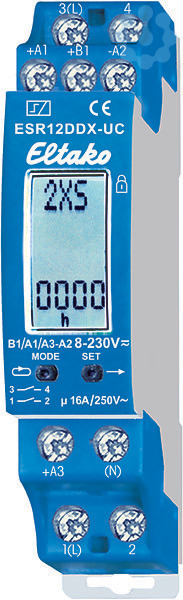

| Typ | ESR12DDX-UC |
| Hersteller ID | 21200302 |
| Unsere Artikelnummer | 3513914 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4010312108093 |
| Zolltarif-Nr. | 85371091 |
76.10 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Digital einstellbares Multifunktions-Stromstoß-Schaltrelais. Stand-by-Verlust nur 0,03 bis 0,4 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) und/oder 3(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Die Funktionen werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und digital auf einem LC-Display angezeigt, gegebenenfalls auch verriegelt. Die aufgelaufene Einschaltzeit wird ständig angezeigt. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Nur bei den Stromstoßschalter-Funktionen: Bei einem Ausfall der Versorgungsspannung wird je nach Einstellung definiert ausgeschaltet oder die Schaltstellung bleibt erhalten (dann + in der Anzeige
Spannungsart der Versorgungsspannung
AC/DC
Steuerspannungsart 2
DC
Montageart
DIN-Schiene
Funktion
elektronisch mit Rückfallverzögerung
Steuerspannungsart 1
AC
Steuerspannung 2
10.0 V
Frequenz der Steuerspannung 1
50.0 Hz
Versorgungsspannung
230.0 V
Frequenz der Steuerspannung 2
50.0 Hz
Steuerspannung 1
12.0 V
Handbedienung möglich
Ja
Bemessungsschaltstrom
16.0 A
Max. Leuchtstofflampenlast (parallel kompensiert)
500.0 VA
Breite in Teilungseinheiten
1.0
Max. Schaltstrom (cos phi = 0,6)
8.0 A
Einbautiefe
58.0 mm
Max. Leuchtstofflampenlast (Duo-Schaltung)
1000.0 VA
Anzahl der Kontakte als Wechsler
0.0
Anzahl der Kontakte als Öffner
0.0
Anzahl der Kontakte als Schließer
2.0
Max. Glühlampenlast
2000.0 W
Max. Leuchtstofflampenlast
1000.0 VA
Anzahl der Schließer
2.0
Anzahl der Wechsler
0.0
Anzahl der Öffner
0.0
Geeignet für Handbedienung
Nein
Ausführung des elektrischen Anschlusses
Schraubanschluss
Werkstoff der Kontaktbeschichtung
sonstige
Werkstoff des Kontakteinsatzes
Thermoplast
Werkstoff des Kontaktes
Kupfer
Betätigungsart
digital mit Multifunktion
Spannungsart der Betriebsspannung
AC
Betriebsspannung AC 50 Hz
230.0 V
Betriebsspannung DC
8.0 V
Bemessungssteuerspeisespannung AC 50 Hz
230.0 V
Bemessungssteuerspeisespannung DC
12.0 V
Zeitbereich
0.1 s
Schaltleistung Leuchtstofflampen parallel
500.0 VA
Nennstrom
10.0 A
Schaltleistung Leuchtstofflampen induktiv
1000.0 VA
Schaltleistung Leuchtstofflampen DUO
1000.0 VA
Anzahl der Ausgänge, unverzögert, Schließer
2.0
Höhe
66.0 mm
Schaltleistung Glühlampen
2000.0 W
Tiefe
58.0 mm
Max. Einschaltstrom
10.0 A
Breite
18.0 mm
