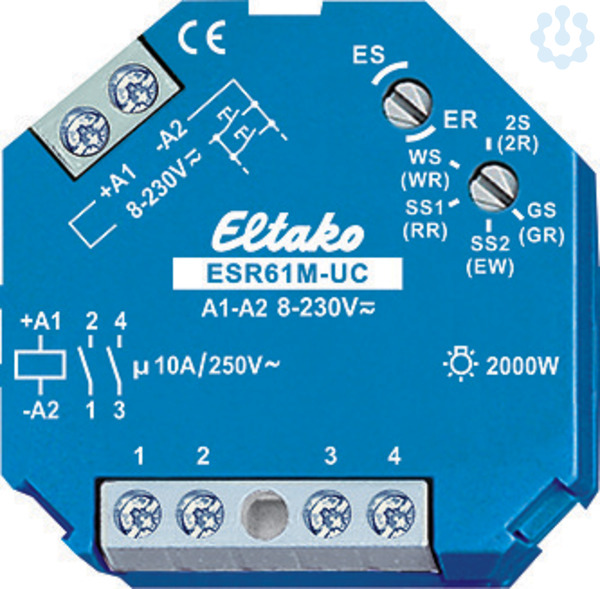

Stromstoss-Schaltrelais 1S/10A Multifunktion Doseneinb. 8-230V 2kWESR61M-UC
Bestellware
| Hersteller | Eltako GmbH |
| Typ | ESR61M-UC |
| Hersteller ID | 61200301 |
| Unsere Artikelnummer | 3513170 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4010312108079 |
| Zolltarif-Nr. | 85371091 |
76,21 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Multifunktions-Stromstoß-Schaltrelais UC. 1+1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 32mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Mit dem ES/ER-Drehschalter werden die Funktionen des zweiten Drehschalters vorgewählt. Mit ER werden die Klammerfunktionen gewählt. Es kann zwischen 10 Funktionen gewählt werden: 2S = Stromstoßschalter mit 2 Schließern. (2R) = Schaltrelais mit 2 Schließern. WS = Stromstoßschalter mit 1 Schließer und 1 Öffner. (WR) = Schaltrelais mit
Funktion
sonstige
Steuerspannungsart 2
DC
Steuerspannungsart 1
AC
Montageart
Unterputz
Spannungsart der Versorgungsspannung
AC/DC
Steuerspannung 1
12.0 V
Steuerspannung 2
10.0 V
Frequenz der Steuerspannung 1
50.0 Hz
Frequenz der Steuerspannung 2
50.0 Hz
Versorgungsspannung
230.0 V
Handbedienung möglich
Ja
Max. Glühlampenlast
2000.0 W
Max. Leuchtstofflampenlast
1000.0 VA
Bemessungsschaltstrom
16.0 A
Anzahl der Öffner
0.0
Max. Schaltstrom (cos phi = 0,6)
8.0 A
Max. Leuchtstofflampenlast (parallel kompensiert)
500.0 VA
Anzahl der Schließer
2.0
Anzahl der Wechsler
0.0
Einbautiefe
58.0 mm
Max. Leuchtstofflampenlast (Duo-Schaltung)
1000.0 VA
Anzahl der Kontakte als Wechsler
0.0
Anzahl der Kontakte als Schließer
2.0
Anzahl der Kontakte als Öffner
0.0
Werkstoff des Kontaktes
Kupfer
Werkstoff des Kontakteinsatzes
Thermoplast
Betätigungsart
analog mit Multifunktion
Spannungsart der Betriebsspannung
AC
Ausführung des elektrischen Anschlusses
Schraubanschluss
Werkstoff der Kontaktbeschichtung
sonstige
Bemessungssteuerspeisespannung DC
12.0 V
Zeitbereich
0.1 s
Betriebsspannung DC
8.0 V
Bemessungssteuerspeisespannung AC 50 Hz
230.0 V
Betriebsspannung AC 50 Hz
230.0 V
Anzahl der Ausgänge, unverzögert, Schließer
2.0
Schaltleistung Leuchtstofflampen parallel
1000.0 VA
Tiefe
58.0 mm
Max. Einschaltstrom
10.0 A
Breite
18.0 mm
Schaltleistung Leuchtstofflampen induktiv
500.0 VA
Schaltleistung Leuchtstofflampen DUO
1000.0 VA
Nennstrom
10.0 A
Schaltleistung Glühlampen
2000.0 W
Höhe
66.0 mm
Geeignet für Handbedienung
Nein
