Bestellware
| Hersteller | Eaton Electric GmbH |
| Typ | SDAINLM140(230V50HZ,240V60HZ) |
| Hersteller ID | 240009 |
| Unsere Artikelnummer | 2810039 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015082400095 |
| Zolltarif-Nr. | 85364900 |
2011.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

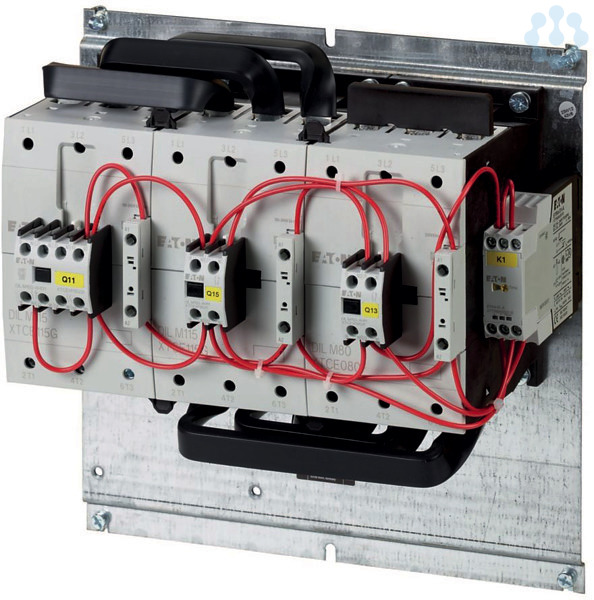

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 140 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 37 kW, 380 V 400 V: P= 75 kW, 500 V: P= 90 kW, 660 V 690 V: P= 90 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM80, + DILM150-XHI31, Dreieckschütz Q15: DILM80, + DILM150-XHI11 Typ, Sternschütz Q13: DILM50, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
Schutzart (IP)
IP00
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (NEMA)
sonstige
Spannungsart zur Betätigung
AC
Funktion
Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 60 Hz
240.0 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230.0 V
Bemessungssteuerspeisespannung Us bei DC
0.0 V
Bemessungsbetriebsleistung NEMA
0.0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
75.0 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
140.0 A
Tragschienenmontage möglich
Nein
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
140.0 A
Anzahl der Öffner als Hauptkontakte
0.0
Anzahl der Schließer als Hauptkontakte
9.0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
Schraubanschluss
Spannungsart der Betriebsspannung
AC
Betriebsspannung DC
0.0 V
Betriebsspannung AC 50 Hz
230.0 V
Bemessungssteuerspeisespannung AC 50 Hz
230.0 V
Bemessungssteuerspeisespannung DC
0.0 V
Bemessungssteuerspeisespannung AC 60 Hz
240.0 V
Betriebsspannung AC 60 Hz
230.0 V
Anzahl der Hilfskontakte als Öffner
1.0
Tiefe
174.0 mm
Anzahl der Hilfskontakte als Schließer
1.0
Breite
258.0 mm
Anzahl der Hilfskontakte als Wechsler
0.0
Höhe
170.0 mm
