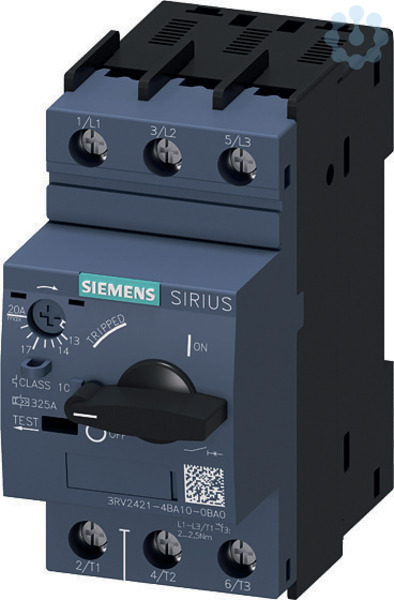

Sondertyp leistungsschalter 20a3RV24214BA100BA0
Bestellware
| Hersteller | Siemens AG |
| Typ | 3RV24214BA100BA0 |
| Hersteller ID | 3RV2421-4BA10-0BA0 |
| Unsere Artikelnummer | 6805495 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4011209936836 |
| Zolltarif-Nr. | 85362010 |
168,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Sondertyp Leistungsschalter Baugröße S0 für den Trafoschutz A-Auslöser 13...20 A N-Auslöser 325 A Schraubanschluss Standardschaltvermögen Umgebungstemperatur -50 °C 500 Schaltspiele Leistungsschalter SIRIUS 3RV2 für Transformatorschutz zum sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise m
Gerätebauart
Einbaugerät Festeinbautechnik
Position des Anschlusses für Hauptstromkreis
sonstige
Schutzart (IP)
IP20
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung des Betätigungselements
sonstige
Einstellbereich des unverzögerten Kurzschlussauslösers
325.0 A
Überlastauslöser Stromeinstellung
13.0 A
Mit Unterspannungsauslöser
Nein
Integrierter Erdschlussschutz
Nein
Ausgelöstmelder vorhanden
Nein
Motorantrieb optional
Nein
Geeignet für Hutschienenmontage
Ja
Motorantrieb integriert
Nein
Anzahl der Hilfskontakte als Wechsler
0.0
Polzahl
3.0
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
55.0 kA
Bemessungsdauerstrom Iu
20.0 A
Bemessungsspannung
20.0 V
Hutschienenmontage optional
Ja
Mit integriertem Unterspannungsauslöser
Nein
Mit Ausgelöstmelder
Nein
Komplettgerät mit Schutzeinheit
Ja
Anzahl der Hilfskontakte als Schließer
0.0
Anzahl der Hilfskontakte als Öffner
0.0
Auslösetechnik
magnetisch
Bemessungsbetriebsspannung
690.0 V
Phasenausfallempfindlich
Ja
Mit thermischem Überlastschutz
Ja
Mit integriertem Hilfsschalter
Nein
Breite
45.0 mm
Bemessungsbetriebsleistung bei AC-3, 230 V
5.5 kW
Höhe
97.0 mm
Verlustleistung
10.5 W
Tiefe
97.0 mm
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
55.0 kA
Bemessungsbetriebsleistung bei AC-3, 400 V
7.5 kW
