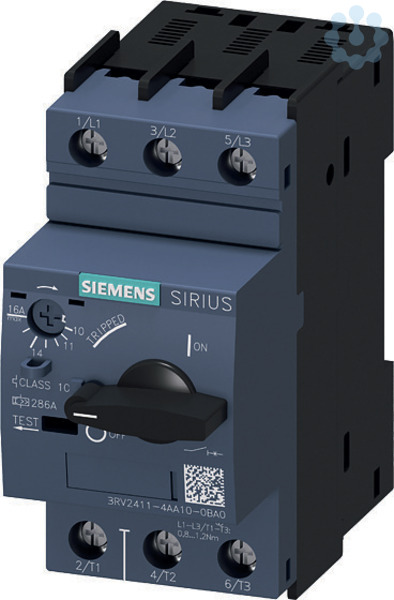

Sondertyp leistungsschalter 16a3RV24114AA100BA0
Bestellware
| Hersteller | Siemens AG |
| Typ | 3RV24114AA100BA0 |
| Hersteller ID | 3RV2411-4AA10-0BA0 |
| Unsere Artikelnummer | 6805494 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4011209936065 |
| Zolltarif-Nr. | 85362010 |
171,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Sondertyp Leistungsschalter Baugröße S00 für den Trafoschutz A-Auslöser 10...16 A N-Auslöser 286 A Schraubanschluss Standardschaltvermögen Umgebungstemperatur -50 °C 500 Schaltspiele Leistungsschalter SIRIUS 3RV2 für Transformatorschutz zum sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise
Ausführung des Betätigungselements
sonstige
Gerätebauart
Einbaugerät Festeinbautechnik
Schutzart (IP)
IP20
Anschlussart Hauptstromkreis
Schraubanschluss
Auslösetechnik
magnetisch
Einstellbereich des unverzögerten Kurzschlussauslösers
286.0 A
Überlastauslöser Stromeinstellung
10.0 A
Bemessungsbetriebsspannung
690.0 V
Mit integriertem Unterspannungsauslöser
Nein
Mit integriertem Hilfsschalter
Nein
Phasenausfallempfindlich
Ja
Höhe
97.0 mm
Verlustleistung
9.25 W
Bemessungsbetriebsleistung bei AC-3, 400 V
7.5 kW
Bemessungsdauerstrom Iu
16.0 A
Tiefe
97.0 mm
Bemessungsbetriebsleistung bei AC-3, 230 V
4.0 kW
Polzahl
3.0
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
55.0 kA
Breite
45.0 mm
Position des Anschlusses für Hauptstromkreis
sonstige
Motorantrieb optional
Nein
Motorantrieb integriert
Nein
Integrierter Erdschlussschutz
Nein
Mit Unterspannungsauslöser
Nein
Mit Ausgelöstmelder
Nein
Geeignet für Hutschienenmontage
Ja
Anzahl der Hilfskontakte als Schließer
0.0
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
55.0 kA
Anzahl der Hilfskontakte als Öffner
0.0
Anzahl der Hilfskontakte als Wechsler
0.0
Ausgelöstmelder vorhanden
Nein
Bemessungsspannung
20.0 V
Hutschienenmontage optional
Ja
Komplettgerät mit Schutzeinheit
Ja
Mit thermischem Überlastschutz
Ja
