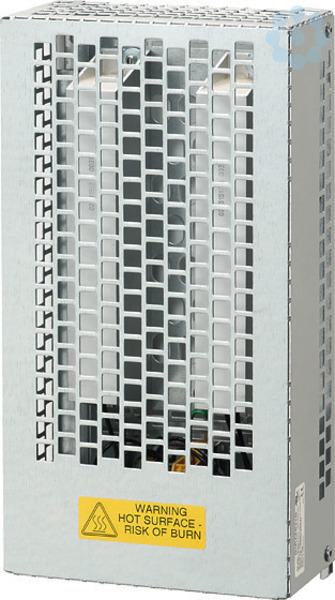

SINAMICS Bremswiderstand für Power Module FSB unterbaufähig Bremswiderstand SINAMICS Bremswiderstand für das Power Module Bauform Blocksize des Servo-Umrichters SINAMICS S110. Die Power Module PM340 können generatorische Energie nicht in das Netz zurückspeisen. Für den generatorischen Betrieb, z.B. das Abbremsen einer Schwungmasse, ist ein Bremswiderstand anzuschließen, der die entstehende Energie in Wärme umwandelt. Der Bremswiderstand wird an die Klemmen DCP/R1 und R2 angeschlossen. Weiter können die Bremswiderstände seitlich neben dem Power Module PM340 montiert werden. Für die Baugrößen FSA und FSB sind die Bremswiderstände als Unterbaukomponenten konzipiert. Werden die Power Module PM340 der beiden Baugrößen ohne Netzdrossel betrieben, lassen sich die Bremswiderstände auch unter den Power Modulen montieren. Der Bremswiderstand steht in einem dreiphasigen Spannungsbereich zwischen 380 V und 480 V, einer Zwischenkreisspannung DC von 510 V bis 720 V und in der Baugröße FSB zur Verfügung. Die Bremswiderständ
