500 M auf Lager
| Hersteller | HELUKABEL GmbH |
| Typ | H07V-K-RING-FOLIE-1X10-DBL |
| Hersteller ID | 29205-100 |
| Unsere Artikelnummer | 9462401 |
| Bestellmenge | 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4060892181207 |
| Zolltarif-Nr. | 85444995 |
96.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:

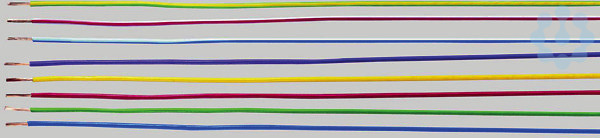

PVC-Einzeladern nach DIN VDE 0285-525-2-31/ DIN EN 50525-2-31 und IEC 60227-3
Temperaturbereich
bewegt -5°C bis +70°C nicht bewegt -30°C bis +80°C
Nennspannung
U0/U 450/750 V
Prüfspannung
2500 V
Isolationswiderstand
min. 10 MOhm x km
Mindestbiegeradius
fest verlegt Ader Ø = 8 mm: 4x Ader Ø Ader Ø > 8-12 mm: 5x Ader Ø Ader Ø > 12 mm: 6x Ader Ø
Strahlenbeständigkeit
bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5
Aderisolation aus PVC Mischungstyp TI1 nach DIN VDE 0207-363-3/ DIN EN 50363-3 und IEC 60227-3
Eigenschaften:
Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2 (entspricht DIN VDE 0472 Teil 804 Prüfart B)
Verwendung: Verwendung für die Verlegung auch in Röhren auf, in und unter Putz sowie in geschlossenen I
PVC-Einzeladern nach DIN VDE 0285-525-2-31/ DIN EN 50525-2-31 und IEC 60227-3
Temperaturbereich
bewegt -5°C bis +70°C nicht bewegt -30°C bis +80°C
Nennspannung
U0/U 450/750 V
Prüfspannung
2500 V
Isolationswiderstand
min. 10 MOhm x km
Mindestbiegeradius
fest verlegt Ader Ø = 8 mm: 4x Ader Ø Ader Ø > 8-12 mm: 5x Ader Ø Ader Ø > 12 mm: 6x Ader Ø
Strahlenbeständigkeit
bis 80x106 cJ/kg (bis 80 Mrad)
Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5
Aderisolation aus PVC Mischungstyp TI1 nach DIN VDE 0207-363-3/ DIN EN 50363-3 und IEC 60227-3
Eigenschaften:
Die verwendeten Materialien bei der Fertigung sind silicon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen
Prüfungen
PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2 (entspricht DIN VDE 0472 Teil 804 Prüfart B)
Verwendung: Verwendung für die Verlegung auch in Röhren auf, in und unter Putz sowie in geschlossenen I
Ader-Isolation
PVC
Leiter-Klasse
Kl.5 = feindrähtig
Flammwidrig
nach EN 60332-1-2
Zul. Kabelaußentemperatur, in Bewegung
-5.0 °C
Zul. Kabelaußentemperatur, fest verlegt
-30.0 °C
Ölbeständig nach EN 60811-2-1
Nein
Halogenfrei nach EN 50267-2-2
Nein
Raucharm nach EN 61034-2
Nein
Schirm
Nein
Außendurchmesser ca.
6.5 mm
Nennspannung U0
300.0 V
Leiter-Nennquerschnitt
10.0 mm²
Nennspannung U
750.0 V
