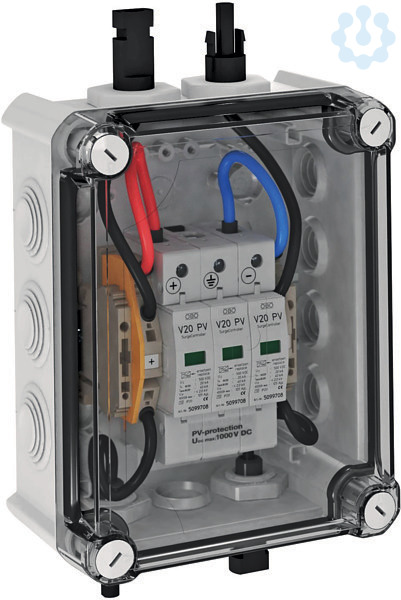

PV-Systemlösung im Gehäuse 1×1 PV-S tring auf 1 WR-MPP+MC4 1000V DCPVG-C1000S100
Bestellware
| Hersteller | OBO Bettermann Vertrieb GmbH &Co.KG |
| Typ | PVG-C1000S100 |
| Hersteller ID | 5088554 |
| Unsere Artikelnummer | 5793512 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4012196816095 |
| Zolltarif-Nr. | 85363030 |
283,60 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Systemlösung Typ 2 mit MC4-Stecker für PV-Wechselrichter mit 1 MPP-Tracker - Varistor-Ableiter, steckbar mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12) - niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV) - ein PV-String-Eingang (MC4-Steckverbinder) auf einen MPP-WR-Eingang, bis 30A DC pro Klemme - vormontiert im Polycarbonat Gehäuse (IP66), UV-beständig für den Außeneinsatz Zum DC-Schutz des Wechselrichters von PV-Anlagen. Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Art der Einführung
sonstige
String-Absicherung
ohne
Monitoring-Funktion
nein
Farbe
grau
Schlagfestigkeit
IK05
Schutzart (IP)
IP66
Einsatztemperatur
-5.0 °C
Prüfklasse Typ 2
Ja
Prüfklasse Typ 1
Nein
Prüfklasse Typ 3
Nein
Anzahl der Eingänge
1.0
Max. Ausgangsstrom
30.0 A

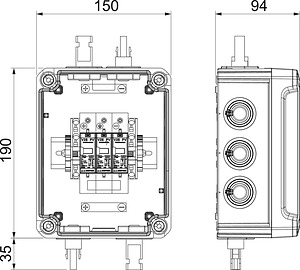

Höhe
150.0 mm
Tiefe
94.0 mm
Anzahl der Leitungseinführungen
4.0
Breite
190.0 mm
Max. Spannungsmessbereich DC
1000.0 V
Anschlussart
MC4
Mit Erdungsanschluss
Ja
Mit Lasttrennschalter bestückt
Nein
Anzahl der Ausgänge pro MPP-Tracker
1.0
Max. Eingangsspannung DC
1000.0 V
Max. Eingangsstrom pro String
30.0 A
Anzahl der unterstützten MPP-Tracker
1.0
Anzahl der Eingänge pro MPP-Tracker
1.0
Werkstoff
Kunststoff
Anzahl der String-Eingänge
1.0
Baugröße
sonstige
Montageart
sonstige
Signalisierung am Gerät
optisch
Netzform IT
Nein
Netzform DC
Ja
Netzform TN-C-S
Nein
Netzform TT
Nein
Netzform TN-S
Nein
Netzform sonstige
Ja
Netzform TN-C
Nein
Netzform TN
Nein
Max. Ableitstoßstrom (8/20)
40.0 kA
Max. Leiterquerschnitt flexibel (feindrähtig)
25.0 mm²
Max. PV-Spannung
1000.0 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35.0 mm²
Höchste Dauerspannung DC
1000.0 V
