Bestellware
Hersteller | Schneider Electric GmbH |
Typ | METSEPM5580 |
Unsere Artikelnummer | 1369039 |
Bestellmenge | 1 Stück |
Inhalt Verpackung | 1 Stück |
EAN | 3606489869700 |
Zolltarif-Nr. | 90283090 |
Artikeleigenschaften

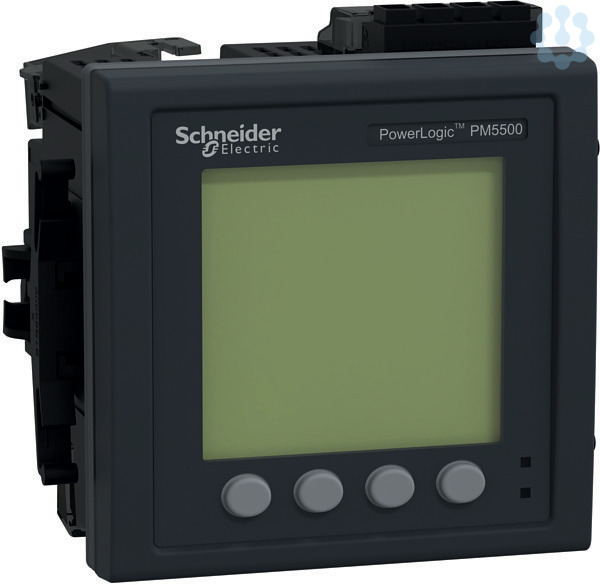

Das PM5580 ist ein Universalmessgerät für den Fronteinbau (96 mm x 96 mm) mit vollgraphischer und hinterleuchteter LCD-Anzeige. Das Messgerät mit der Genauigkeitsklasse 0.2S (gemäß der Norm IEC 62053-22) misst Energie, Wirk- und Blindleistung, Spannung, Strom, Frequenz, Leistungsfaktor und Oberschwingungsanalyse bis zur 63. Mit 1,1 Megabyte Speicher für bis zu 14 wählbare Parameter mit konfigurierbarem Intervall und Dauer. Es verfügt außerdem über eine direkte Überwachung des Neutralleiterstroms. Das Messgerät arbeitet in einem Gleichstromnetz und akzeptiert eine Versorgungsspannung von 24 VDC. Der Bemessungsstrom für dieses Messgerät beträgt 1A oder 5A und es unterstützt 1P+N, 3P oder 3P+N Konfigurationen. Der Bereich der Messspannung zwischen den Phasen beträgt 20 bis 690 VAC bei 45 bis 65 Hz, der Messbereich zwischen Phase und Neutralleiter beträgt 20 bis 400VAC bei 45 bis 65 Hz. Kommunikationsoptionen sind Modbus RTU (RS485), Modbus TCP (Ethernet), (mit 2 RJ45-Ports, geswitched, gleiche IP) sowie BACnet/I
Ausführung
Messwandler
Anzeigeart
digital
Tarifausführung
Multitarif
Montageart
Frontmontage
Geeignet für
Bezug
Zählertyp
elektronisch
Impulsausgang
optisch
Tarifsteuerung
intern/extern
Energieart
Wirk- und Blindleistung
Impulsart
S0
Schutzart (NEMA)
1
Ausführung der Schnittstelle
RS-485
Schutzart (IP)
IP52
Polart
Dreileiter/Vierleiter
Nennspannung (Un) L-L
35.0 V
Impulsrate
1.0 Imp/kWh (kvarh)
Nennspannung (Un) N-L
20.0 V
Frequenz
45.0 Hz
Geeicht
Nein
Mit Sperrcode
Nein
Messungsart Lastgang
Ja
EDL40-Signatur
Nein
Nennstrom (In)
5.0 A
Maximalstrom (Imax)
10.0 A
Breite in Teilungseinheiten
0.0
Anzahl der Stellen
0.0
Schutzart (IP), frontseitig
sonstige
Display
LCD
Genauigkeitsklasse Blindleistung nach IEC 62053-23
sonstige
Spannungsart der Versorgungsspannung
AC/DC
Genauigkeitsklasse Wirkleistung nach IEC 62053-22
0.2S
Versorgungsspannung AC 50 Hz
100.0 V
Frequenzmessbereich
45.0 Hz
Versorgungsspannung DC
125.0 V
Versorgungsspannung AC 60 Hz
100.0 V
Anschließbarer Leiterquerschnitt eindrähtig
0.82 mm²
Voltmeter
Ja
Mit Kommunikationsschnittstelle KNX
Nein
Leistungsfaktor
Ja
Geeignet für RJ-Stecker
Ja
Mit Drehzahlmesser
Nein
Mit Protokollierung von Sicherheitsereignissen (Security event log)
Ja
Mit rollenbasierter Zugriffskontrolle (RBAC)
Nein
Mit Kommunikationsschnittstelle RS-485
Ja
Blindleistungsmesser
Ja
Unterstützt Protokoll für PROFIBUS
Nein
Fernanzeige
Nein
Unterstützt Protokoll für IEC 61850 Ethernet
Nein
Messwertspeicher
Ja
Unterstützt Protokoll für Modbus
Ja
Mit Firmware-Signatur
Nein
Mit Auditprotokollierung (Audit log)
Ja
Strommessgerät
Ja
Oberschwingungsmessung
Ja
Impulszähler
Nein
Unterstützt Protokoll für sonstige Bussysteme
Ja
Web-Server mit HTTPS-Übertragungsprotokoll
Ja
Frequenzmesser
Ja
Scheinleistung
Ja
Unterstützt Protokoll für PROFINET IO
Nein
Mit Kommunikationsinterface M-Bus
Nein
Wirkleistungsmessgerät
Ja
Phasenwinkel (cos phi)
Nein
Unterstützt Protokoll für OPC UA PubSub
Nein
Anzahl der analogen Ausgänge
0.0
Anzahl der digitalen Ausgänge
4.0
Anzahl der Spannungsmesseingänge
4.0
Anzahl der digitalen Eingänge
2.0
Displayauflösung (horizontal)
128.0 px
Breite
102.0 mm
Anzahl der analogen Eingänge
0.0
Anzahl der Ethernet-Anschlüsse
2.0
Tiefe
89.0 mm
Anzahl der Strommesseingänge
8.0
Displayauflösung (vertikal)
128.0 px
Höhe
112.0 mm
Abtastfrequenz
12800.0 Hz
Spannungsart
DC
Anzeige
graphisch
Messbereich
20.0 V
Oberwellenmessung
Ja
Maximalwertspeicher
Ja
Frequenzmessung
Ja
Unterstützt Protokoll für LON
Nein
Minimalwertspeicher
Ja
Wirkleistung
Ja
Blindleistung
Ja
Mit Kommunikationsinterface nach EN 62056-21
Nein
Genauigkeitsklasse
0.2
