Bestellware
| Hersteller | Eltako GmbH |
| Typ | NR12-002-3X230V |
| Hersteller ID | 22002330 |
| Unsere Artikelnummer | 3516083 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4010312202548 |
| Zolltarif-Nr. | 85364900 |
75.70 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

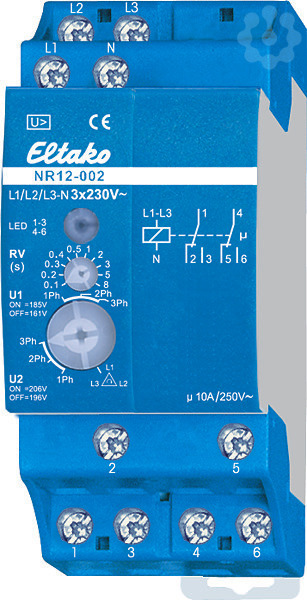

Netzüberwachungsrelais mit Drehfeldüberwachung. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene (2 TE). Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2Ph und 3Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung. U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekte anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0.1 bis 8 Sekunden. Während
Spannungsart zur Betätigung
AC
Ausführung des elektrischen Anschlusses
Schraubanschluss
Spannungsmessbereich
250.0 V
Funktion Überspannungserkennung
Ja
Mit abnehmbaren Klemmen
Nein
Funktion Phasenfolgeüberwachung
Ja
Funktion Phasenausfallerkennung
Ja
Funktion Unterspannungserkennung
Ja
Funktion Asymmetrieerkennung
Nein
Anzahl der Kontakte als Öffner
0.0
Anzahl der Kontakte als Wechsler
2.0
Max. zulässige Rückfallverzögerungszeit
8.0 s
Breite
36.0 mm
Anzahl der Kontakte als Schließer
0.0
Min. einstellbare Rückfallverzögerungszeit
0.1 s
Tiefe
58.0 mm
Höhe
58.0 mm
Spannungsart der Versorgungsspannung
AC
Spannungsart der Betriebsspannung
AC
Externe Stromversorgung erforderlich
Nein
Bemessungsschaltstrom
10.0 A
