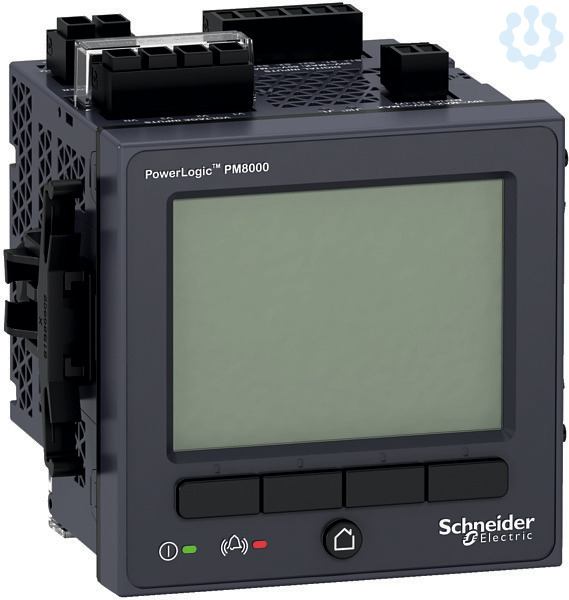

Netzanalysator PM8000 für Fronteinbau mit integriertem DMETSEPM82401
Bestellware
| Hersteller | Schneider Electric GmbH |
| Typ | METSEPM82401 |
| Unsere Artikelnummer | 8397138 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 3606480701948 |
| Zolltarif-Nr. | 90283019 |
1.984,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Netzanalysator Serie PM8000 für Fronteinbau 96 x 96 mm in Nieder- und Mittelspannungsanwendungen mit geeichter Verrechnungszählung (MID konform) und mit integriertem Display. Anzeige: vollgraphische TFT LCD Farbanzeige (Größe 70 x 53 mm / Auflösung 320x240)
Intuitive Bedienung durch Menüführung über 5 kontexsensitive Navigationstasten. 4-Quadranten-Messung: Import und Export für Wirk- und Blindenergie, Wirk, Blind, Scheinenergiezähler pro
Phase sowie getrennte Wirkenergiezähler mit Tarifwahl über Wochenschaltuhr, Kommunikation oder Kontakt. Strom, Spannung (Durchschnitt und pro Phase), Strom-Mittelwert, Wirk-, Blind-, Scheinleistung, Leistungsfaktor (gesamt und pro Phase) Leistungs-Mittelwerte. Frequenz, Min-und Max-Werte der Momentanwerte, Max-Werte der Strom- und Leistungs-Mittelwerte. Oberschwingungsgehalt THD I, THD U und TDD,
Oberschwingungsanalyse: Messwerte pro Phase mit Balkendiagramm
bis zur 63. Oberschwingung am Gerätedisplay,
bis zur 127. Oberschwingung per Software
Impulsausgang
elektrisch
Montageart
Frontmontage
Genauigkeitsklasse Wirkleistung nach IEC 62053-22
0.2S
Spannungsart der Versorgungsspannung
AC/DC
Genauigkeitsklasse Blindleistung nach IEC 62053-23
sonstige
Schutzart (IP), frontseitig
sonstige
Display
graphisch
Polart
Dreileiter/Vierleiter
Ausführung
Messwandler
Anschließbarer Leiterquerschnitt eindrähtig
1.31 mm²
Versorgungsspannung AC 60 Hz
90.0 V
Versorgungsspannung AC 50 Hz
90.0 V
Frequenzmessbereich
42.0 Hz
Versorgungsspannung DC
110.0 V
Unterstützt Protokoll für sonstige Bussysteme
Ja
Impulszähler
Nein
Unterstützt Protokoll für IEC 61850 Ethernet
Ja
Unterstützt Protokoll für OPC UA PubSub
Nein
Mit Firmware-Signatur
Nein
Mit Kommunikationsinterface M-Bus
Nein
Messungsart Lastgang
Ja
Strommessgerät
Ja
Oberschwingungsmessung
Ja
Unterstützt Protokoll für PROFINET IO
Nein
Unterstützt Protokoll für Modbus
Ja
Messwertspeicher
Ja
Wirkleistungsmessgerät
Ja
Voltmeter
Ja
Web-Server mit HTTPS-Übertragungsprotokoll
Ja
Scheinleistung
Ja
Blindleistungsmesser
Ja
Mit Kommunikationsschnittstelle RS-485
Ja
Geeignet für RJ-Stecker
Ja
Mit Drehzahlmesser
Nein
Mit Auditprotokollierung (Audit log)
Ja
Mit Kommunikationsschnittstelle KNX
Nein
Geeicht
Ja
Phasenwinkel (cos phi)
Ja
Frequenzmesser
Ja
Leistungsfaktor
Ja
Mit Protokollierung von Sicherheitsereignissen (Security event log)
Ja
Mit rollenbasierter Zugriffskontrolle (RBAC)
Nein
Fernanzeige
Nein
Unterstützt Protokoll für PROFIBUS
Nein
Nennstrom (In)
5.0 A
Tiefe
77.5 mm
Anzahl der Strommesseingänge
8.0
Höhe
96.0 mm
Anzahl der Ethernet-Anschlüsse
2.0
Abtastfrequenz
25600.0 Hz
Anzahl der digitalen Eingänge
3.0
Anzahl der analogen Ausgänge
0.0
Displayauflösung (horizontal)
320.0 px
Anzahl der digitalen Ausgänge
1.0
Anzahl der analogen Eingänge
0.0
Displayauflösung (vertikal)
240.0 px
Breite
96.0 mm
Maximalstrom (Imax)
10.0 A
Anzahl der Spannungsmesseingänge
4.0
Genauigkeitsklasse
C
Zulassung
Measuring Instruments Directive
Anzeigeart
digital
Schutzart (IP)
IP30
Energieart
Wirk- und Blindleistung
Ausführung der Schnittstelle
RS-485
Impulsart
S0
Zählertyp
elektronisch
Nennspannung (Un) L-L
100.0 V
Frequenz
50.0 Hz
Nennspannung (Un) N-L
57.0 V
Impulsrate
1.0 Imp/kWh (kvarh)
EDL40-Signatur
Nein
Mit Sperrcode
Nein
Anzahl der Stellen
1.0
