98 M auf Lager
| Hersteller | HELUKABEL GmbH |

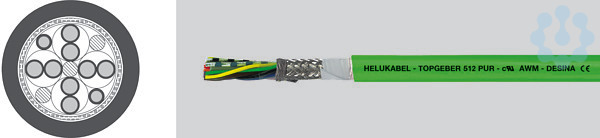

| Typ | TOPGEBER-512-PUR-GN-(4X2X0,34+4X0,5) |
| Hersteller ID | 78081-S |
| Unsere Artikelnummer | 7449759 |
| Bestellmenge | 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4060892148644 |
| Zolltarif-Nr. | 85444995 |
866.00 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:
Spezial-PUR-Schleppkettengeberleitung nach UL AWM Style 20233 und 20236 und CSA
Temperaturbereich
bewegt -30°C bis +80°C nicht bewegt -40°C bis +80°C
Nennspannung
nach Siemens 30 V nach Bosch Rexroth und Lenze 300 V weitere Details auf Anfrage
Prüfwechselspannung, 50 Hz Ader/Ader 2000 V Ader/Schirm 1000 V
Betriebskapazität bei 800 Hz Ader/Ader ca. 70 nF/km Ader/Schirm ca. 110 nF/km
Isolationswiderstand
min. 20 MOhm x km
Kopplungswiderstand
max. 250 Ohm
Mindestbiegeradius
bewegt 10x Leitungs Ø nicht bewegt 6x Leitungs Ø
Aufbau:
Cu-Litze verzinnt, nach DIN VDE 0295 Kl.6, feinstdrähtig, BS 6360 cl.6, IEC 60228 cl.6
Aderisolation aus Spezial-Polypropylen
Aderfarben auf Anfrage
Gleitbewegung unterstützende Vliesbewicklung
Gesamtabschirmung mit verzinnter Beilauflitze und verzinntem Cu-Geflecht, ca. 85% Bedeckung
Polyesterfolie
Außenmantel aus PUR
Mantelfarbe: grün (RAL 6018) nach DESINA® bzw. orange
Eigenschaften:
PUR-Außenmantel, adhäsionsarm, extrem abriebfest, halo
Spezial-PUR-Schleppkettengeberleitung nach UL AWM Style 20233 und 20236 und CSA
Temperaturbereich
bewegt -30°C bis +80°C nicht bewegt -40°C bis +80°C
Nennspannung
nach Siemens 30 V nach Bosch Rexroth und Lenze 300 V weitere Details auf Anfrage
Prüfwechselspannung, 50 Hz Ader/Ader 2000 V Ader/Schirm 1000 V
Betriebskapazität bei 800 Hz Ader/Ader ca. 70 nF/km Ader/Schirm ca. 110 nF/km
Isolationswiderstand
min. 20 MOhm x km
Kopplungswiderstand
max. 250 Ohm
Mindestbiegeradius
bewegt 10x Leitungs Ø nicht bewegt 6x Leitungs Ø
Aufbau:
Cu-Litze verzinnt, nach DIN VDE 0295 Kl.6, feinstdrähtig, BS 6360 cl.6, IEC 60228 cl.6
Aderisolation aus Spezial-Polypropylen
Aderfarben auf Anfrage
Gleitbewegung unterstützende Vliesbewicklung
Gesamtabschirmung mit verzinnter Beilauflitze und verzinntem Cu-Geflecht, ca. 85% Bedeckung
Polyesterfolie
Außenmantel aus PUR
Mantelfarbe: grün (RAL 6018) nach DESINA® bzw. orange
Eigenschaften:
PUR-Außenmantel, adhäsionsarm, extrem abriebfest, halo
Mantel-Material
PUR (Polyurethan)
Schirm über Verseilung
Geflecht
Leiter-Klasse
Kl.6 = feinstdrähtig
Mantel-Farbe
grün
Ader-Kennzeichnung
Farbe
Ader-Isolation
Polypropylen
Zul. Kabelaußentemperatur, in Bewegung
-30.0 °C
Zul. Kabelaußentemperatur, fest verlegt
-40.0 °C
Halogenfrei nach EN 50267-2-2
Nein
Schutzleiter
Nein
Außendurchmesser ca.
9.8 mm
Nennspannung U
300.0 V
Leiter-Nennquerschnitt
0.34 mm²
Ader-Zahl
8.0
