Bestellware
| Hersteller | HELUKABEL GmbH |
| Typ | TOPSERV-121-PUR-(4G4+2X(2X1)-OR |
| Hersteller ID | 74094-S |
| Unsere Artikelnummer | 2461700 |
| Bestellmenge | Ring á 100 Meter |
| Inhalt Verpackung | 100 Meter |
| EAN | 4060892148316 |
| Zolltarif-Nr. | 85444995 |
1.658,00 € per 100 Ring
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Technische Daten:
Spezial-PUR-Schleppkettenleitung nach UL AWM Style 21223 bzw. 20234 CSA AWM VDE-registriert
Temperaturbereich
bewegt -30°C bis +80°C nicht bewegt -40°C bis +80°C
Nennspannung
VDE U0/U 600/1000 V UL/CSA 1000 V
Prüfwechselspannung, 50 Hz 4000 V
Isolationswiderstand
min. 20 MOhm x km
Kopplungswiderstand
max. 250 Ohm/km
Mindestbiegeradius
bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø

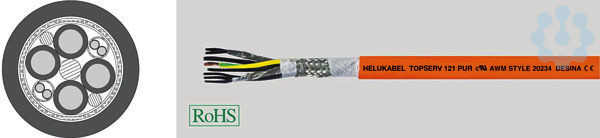

Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.6, feinstdrähtig, IEC 60228 cl.6
Aderisolation aus halogenfreiem PP
Aderschirmung der Steueradern paarweise mit verzinntem Kupfergeflecht
Leistungsadern mit den Steuerpaaren in Lagen mit optimalen Schlaglängen und stabilisierenden Füllern verseilt
Gleitbewegung unterstützende Vliesbewicklung
Gesamtabschirmung aus verzinntem Cu-Geflecht, optische Bedeckung ca.85%
Außenmantel aus PUR
Mantelfarbe: orange (RAL 2003)
Eigenschaften:
Adhäsionsarmer, flammwidriger, extrem abriebfester, halogenfreier, UV-, öl-, hydrolyse- und mikrobenbeständiger PUR
Spezial-PUR-Schleppkettenleitung nach UL AWM Style 21223 bzw. 20234 CSA AWM VDE-registriert
Temperaturbereich
bewegt -30°C bis +80°C nicht bewegt -40°C bis +80°C
Nennspannung
VDE U0/U 600/1000 V UL/CSA 1000 V
Prüfwechselspannung, 50 Hz 4000 V
Isolationswiderstand
min. 20 MOhm x km
Kopplungswiderstand
max. 250 Ohm/km
Mindestbiegeradius
bewegt 7,5x Leitungs Ø nicht bewegt 4x Leitungs Ø
Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.6, feinstdrähtig, IEC 60228 cl.6
Aderisolation aus halogenfreiem PP
Aderschirmung der Steueradern paarweise mit verzinntem Kupfergeflecht
Leistungsadern mit den Steuerpaaren in Lagen mit optimalen Schlaglängen und stabilisierenden Füllern verseilt
Gleitbewegung unterstützende Vliesbewicklung
Gesamtabschirmung aus verzinntem Cu-Geflecht, optische Bedeckung ca.85%
Außenmantel aus PUR
Mantelfarbe: orange (RAL 2003)
Eigenschaften:
Adhäsionsarmer, flammwidriger, extrem abriebfester, halogenfreier, UV-, öl-, hydrolyse- und mikrobenbeständiger PUR
Mantel-Farbe
orange
Ader-Isolation
Polypropylen
Ader-Kennzeichnung
Ziffern
Schirm über Verseilung
Geflecht
Leiter-Klasse
Kl.6 = feinstdrähtig
Mantel-Material
PUR (Polyurethan)
Zul. Kabelaußentemperatur, fest verlegt
-40.0 °C
Zul. Kabelaußentemperatur, in Bewegung
-30.0 °C
Schutzleiter
Ja
Halogenfrei nach EN 50267-2-2
Nein
Leiter-Nennquerschnitt
4.0 mm²
Außendurchmesser ca.
16.2 mm
Ader-Zahl
4.0
Nennspannung U
1000.0 V
