Modulverteiler mit Spannungspfadsic herung, Zählerplatz, TSG-Platz undWAVM275
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAVM275 |
| Unsere Artikelnummer | 6502956 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609008131 |
| Zolltarif-Nr. | 85371098 |
15.875,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
WALTHER Modulverteiler
Gehäuse (MB1800) aus elektrolytisch-verzinktem Stahlblech
mit Lackierung RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel
mit Profilhalbzylinder, Schließung G2123
sowie Kunststoff-Regenschutzkappe

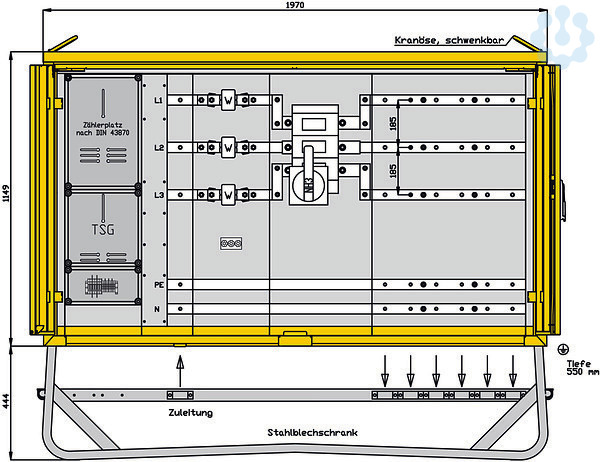

inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter schutzisoliert Schutzart : IP 44 Größe ca.: 1149 x 1970 x 550mm / H-B-T + Untergestell-Höhe ca.: 444mm 1 Cu-Sammelschienensystem 630A
für Modulkontaktierung
Messung: 1 Spannungspfadsicherung 3P 6A D02 1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2 1 TSG-Platz 1 Einbauplatz für Zählerprüfklemme 1 Wandleraufnahmevorrichtung 300mm breit
auf CU-Schienensystem
vorverdrahtet für Einzelwandler
Hauptsicherung: 1 NH3-Lasttrennschalter mit Sicherungen xxxA
Gehäuse (MB1800) aus elektrolytisch-verzinktem Stahlblech
mit Lackierung RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel
mit Profilhalbzylinder, Schließung G2123
sowie Kunststoff-Regenschutzkappe
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter schutzisoliert Schutzart : IP 44 Größe ca.: 1149 x 1970 x 550mm / H-B-T + Untergestell-Höhe ca.: 444mm 1 Cu-Sammelschienensystem 630A
für Modulkontaktierung
Messung: 1 Spannungspfadsicherung 3P 6A D02 1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2 1 TSG-Platz 1 Einbauplatz für Zählerprüfklemme 1 Wandleraufnahmevorrichtung 300mm breit
auf CU-Schienensystem
vorverdrahtet für Einzelwandler
Hauptsicherung: 1 NH3-Lasttrennschalter mit Sicherungen xxxA
Schutzart (IP)
IP44
Ausführung
Anschlussverteilerschrank
Hauptschalter
ohne
Werkstoff des Gehäuses
Stahlblech
Bemessungsspannung
230/400 V
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Breite
1970.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der Zählerfelder
1.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Bemessungsstrom
630.0 A
Höhe
1593.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anschlussleistung
436.0 kVA
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Tiefe
550.0 mm
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Leitungsschutzschalter
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Hauptschalter-Bemessungsstrom
0.0 A
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Pole Hauptschalter
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
