Modulverteiler mit Spannungspfadsic herung, Zählerplatz, TSG-Platz undWAVM273
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | WAVM273 |
| Unsere Artikelnummer | 6502955 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609008117 |
| Zolltarif-Nr. | 85371098 |
12.019,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

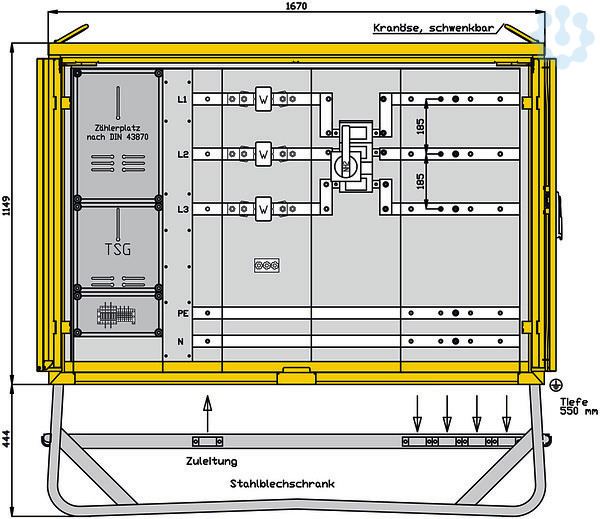

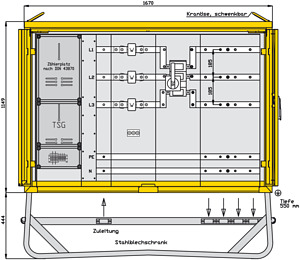

WALTHER Modulverteiler
Gehäuse (MB1500) aus elektrolytisch-verzinktem Stahlblech
mit Lackierung RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel
mit Profilhalbzylinder, Schließung G2123
sowie Kunststoff-Regenschutzkappe
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter schutzisoliert Schutzart : IP 44 Größe ca.: 1149 x 1670 x 550mm / H-B-T + Untergestell-Höhe ca.: 444mm 1 Cu-Sammelschienensystem 630A
für Modulkontaktierung
Messung: 1 Spannungspfadsicherung 3P 6A D02 1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2 1 TSG-Platz 1 Einbauplatz für Zählerprüfklemme 1 Wandleraufnahmevorrichtung 300mm breit
auf CU-Schienensystem
vorverdrahtet für Einzelwandler Hauptsicherung: 1 NH2-Lasttrennschalter mit Sicherungen xxxA
Gehäuse (MB1500) aus elektrolytisch-verzinktem Stahlblech
mit Lackierung RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel
mit Profilhalbzylinder, Schließung G2123
sowie Kunststoff-Regenschutzkappe
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter schutzisoliert Schutzart : IP 44 Größe ca.: 1149 x 1670 x 550mm / H-B-T + Untergestell-Höhe ca.: 444mm 1 Cu-Sammelschienensystem 630A
für Modulkontaktierung
Messung: 1 Spannungspfadsicherung 3P 6A D02 1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2 1 TSG-Platz 1 Einbauplatz für Zählerprüfklemme 1 Wandleraufnahmevorrichtung 300mm breit
auf CU-Schienensystem
vorverdrahtet für Einzelwandler Hauptsicherung: 1 NH2-Lasttrennschalter mit Sicherungen xxxA
Ausführung
Anschlussverteilerschrank
Werkstoff des Gehäuses
Stahlblech
Bemessungsspannung
230/400 V
Schutzart (IP)
IP44
Hauptschalter
ohne
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Höhe
1593.0 mm
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anzahl der Zählerfelder
1.0
Anzahl der Pole Hauptschalter
0.0
Tiefe
550.0 mm
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Breite
1670.0 mm
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Hauptschalter-Bemessungsstrom
0.0 A
Anzahl der SCHUKO-Steckdosen
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anschlussleistung
277.0 kVA
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Bemessungsstrom
400.0 A
Anzahl der Leitungsschutzschalter
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Notschalter
Nein
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Geeignet nach IEC/EN 61439-4
Ja
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
