Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | 83100528 |
| Unsere Artikelnummer | 6503051 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609010882 |
| Zolltarif-Nr. | 85371098 |
5297.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

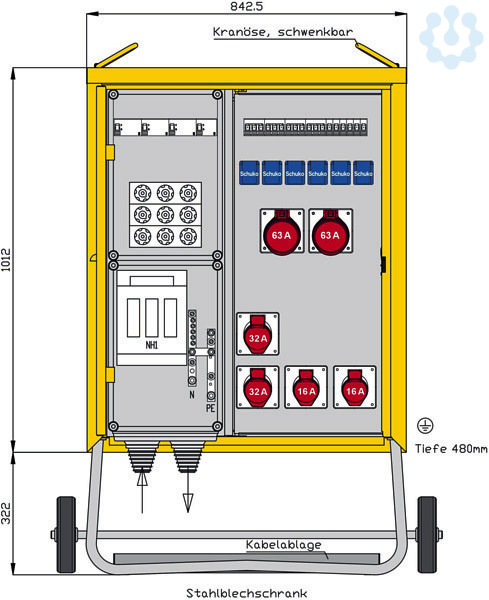

WALTHER Mobiler- Fest- und Marktplatzverteiler
Gehäuse (H22-F1) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 7032 -grau-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen
inkl. feuerverzinktem Untergestell Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
+ Vollgummi-Bereifung und Kabelablage
+ Schiebebügel
Anschluss: 1 NH1-Sicherungslasttrennschalter 160A
mit Bolzenanschluss M10
Abgang / Absicherung: 2 RCD-Schutzschalter 4P 63A/300mA -A-
mit je 1 Sicherungselement 3P 63A (E33) 2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -A-
mit Sicherungselement 3P 63A (E33) 2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 R
Gehäuse (H22-F1) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 7032 -grau-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen
inkl. feuerverzinktem Untergestell Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
+ Vollgummi-Bereifung und Kabelablage
+ Schiebebügel
Anschluss: 1 NH1-Sicherungslasttrennschalter 160A
mit Bolzenanschluss M10
Abgang / Absicherung: 2 RCD-Schutzschalter 4P 63A/300mA -A-
mit je 1 Sicherungselement 3P 63A (E33) 2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -A-
mit Sicherungselement 3P 63A (E33) 2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 R
Schutzart (IP)
IP44
Werkstoff des Gehäuses
Stahlblech
Ausführung
mobiler Endverteiler
Hauptschalter
NH1
Bemessungsspannung
230/400 V
Fehlerstrom-Typ
A
Notschalter
Nein
Geeignet nach IEC/EN 61439-4
Nein
Höhe
1334.0 mm
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anschlussleistung
111.0 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der Zählerfelder
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
6.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der Leitungsschutzschalter
10.0
Tiefe
480.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Breite
843.0 mm
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Bemessungsstrom
160.0 A
Anzahl der Fehlerstrom-Schutzschalter 300 mA
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Hauptschalter-Bemessungsstrom
160.0 A
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der SCHUKO-Steckdosen
6.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
