Bestellware
| Hersteller | Schneider Electric GmbH |
| Typ | A9F03120 |
| Hersteller ID | A9F03120 |
| Unsere Artikelnummer | 3885074 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 3606480439704 |
| Zolltarif-Nr. | 85362010 |
15.75 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

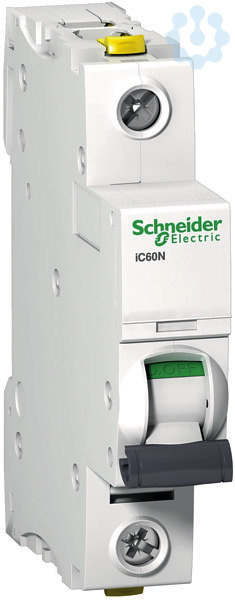

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 20A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- t
Spannungsart
AC/DC
Auslösecharakteristik
B
Schutzart (IP)
IP20
Anschließbarer Leiterquerschnitt eindrähtig
1.0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig
1.0 mm²
Frequenz
50.0 Hz
Umgebungstemperatur während des Betriebs
-35.0 °C
Zusatzeinrichtungen möglich
Ja
Explosionsgeschützt
Nein
Mitschaltender Neutralleiter
Nein
Unterputzmontage
Nein
Energiebegrenzungsklasse
3.0
Bemessungsstrom
20.0 A
Polzahl (gesamt)
1.0
Bemessungsstoßspannungsfestigkeit Uimp
6.0 kV
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
10.0 kA
Verlustleistung
2.4 W
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
6.0 kA
Bemessungsspannung
230.0 V
Bemessungsisolationsspannung Ui
500.0 V
Anzahl der abgesicherten Pole
1.0
Einbautiefe
78.0 mm
Verschmutzungsgrad
3.0
Breite in Teilungseinheiten
1.0
Geeignet für Unterputz-Installation
Nein
