Bestellware
| Hersteller | Phoenix Contact Deutschland GmbH |
| Typ | SPTAF1/16-5,0-LL |
| Hersteller ID | 1864574 |
| Unsere Artikelnummer | 1907481 |
| Bestellmenge | 20 Stück |
| Inhalt Verpackung | 20 Stück |
| EAN | 4055626246253 |
| Zolltarif-Nr. | 85369010 |
588.27 € per 100 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

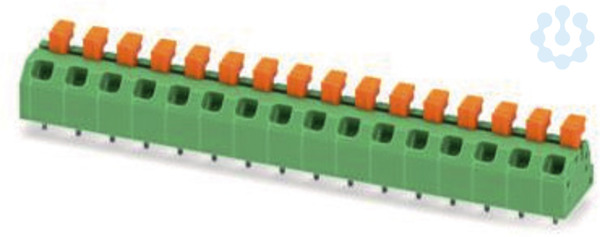

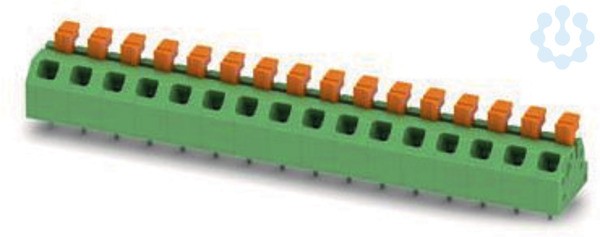

Leiterplattenklemme, Nennstrom: 13,5 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 16, Anzahl der Reihen: 1, Polzahl pro Reihe: 16, Artikelfamilie: SPTAF 1/..-LL, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Doppel-Pinning, Pinlänge [P]: 2,6 mm, Verpackungsart: verpackt im Karton
Anschlussart Leiterplatte
Lötanschluss
Anschlussart Leiter
Federzuganschluss
Gehäusefarbe
grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Werkstoff des Isolierkörpers
sonstige
Art der Leiterplattenbefestigung
Anschlusskontakt
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.2 mm²
Anschließbarer Leiterquerschnitt eindrähtig
0.2 mm²
Betriebstemperatur
-40.0 °C
Höhe
13.5 mm
Art der Banderolierung
Karton (für SMD)
Verschmutzungsgrad
2
Winkel Leiterplatte/Leiteranschluss
45°/135° (schräg nach oben)
Werkstoff der Anschlussoberfläche
Zinn
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig
0.75 mm²
Bemessungsspannung
320.0 V
Rastermaß der Anschlüsse
5.0 mm
Anzahl der elektrischen Anschlüsse
16.0
Durchmesser Anschlusspin
1.1 mm
Bemessungsstrom In
13.5 A
Bemessungsstoßspannung
4.0 kV
Länge des Pins
2.6 mm
Anzahl der Etagen
1.0
Verpackungsart
Karton
Durchmesser des Anschlusspins
1.1 mm
Brennbarkeitsklasse des Isolierstoffs nach UL94
V0
Befestigungsart
löten
