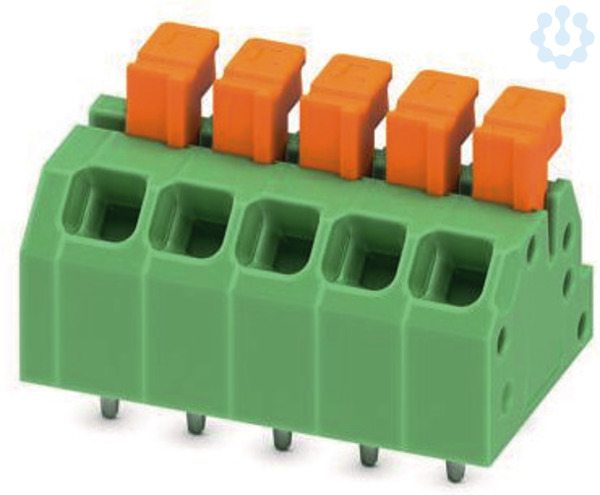

Leiterplattenklemme, Nennstrom: 13,SPTAF1/5-3,5-LL
Bestellware
| Hersteller | Phoenix Contact Deutschland GmbH |
| Typ | SPTAF1/5-3,5-LL |
| Hersteller ID | 1864312 |
| Unsere Artikelnummer | 1907455 |
| Bestellmenge | 90 Stück |
| Inhalt Verpackung | 90 Stück |
| EAN | 4055626246291 |
| Zolltarif-Nr. | 85369010 |
198,30 € per 100 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Leiterplattenklemme, Nennstrom: 13,5 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: SPTAF 1/..-LL, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Doppel-Pinning, Pinlänge [P]: 2,6 mm, Verpackungsart: verpackt im Karton
Art der Leiterplattenbefestigung
Anschlusskontakt
Brennbarkeitsklasse des Isolierstoffs nach UL94
V0
Anschlussart Leiter
Federzuganschluss
Werkstoff des Isolierkörpers
sonstige
Anschlussart Leiterplatte
Lötanschluss
Werkstoff der Anschlussoberfläche
Zinn
Verschmutzungsgrad
2
Art der Banderolierung
Karton (für SMD)
Gehäusefarbe
grün
Befestigungsart
löten
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0.2 mm²
Betriebstemperatur
-40.0 °C
Anschließbarer Leiterquerschnitt mehrdrähtig
0.75 mm²
Anschließbarer Leiterquerschnitt eindrähtig
0.2 mm²
Bemessungsstoßspannung
2.5 kV
Länge des Pins
2.6 mm
Höhe
13.5 mm
Anzahl der Etagen
1.0
Bemessungsstrom In
13.5 A
Anzahl der elektrischen Anschlüsse
5.0
Bemessungsspannung
160.0 V
Rastermaß der Anschlüsse
3.5 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Winkel Leiterplatte/Leiteranschluss
45°/135° (schräg nach oben)
Durchmesser Anschlusspin
1.1 mm
Verpackungsart
Karton
Durchmesser des Anschlusspins
1.1 mm
