Bestellware
| Hersteller | Eaton Electric GmbH |

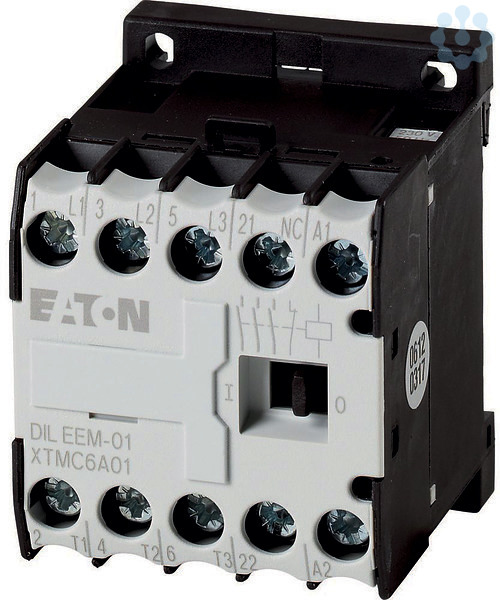

| Typ | DILEEM-01-G(48VDC) |
| Hersteller ID | 051648 |
| Unsere Artikelnummer | 2717893 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015080516484 |
| Zolltarif-Nr. | 85364900 |
64.67 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.1 kW, 380 V 400 V: P= 2.2 kW, 66
Spannungsart zur Betätigung
DC
Anschlussart Hauptstromkreis
Schraubanschluss
Betriebsspannung AC 60 Hz
24.0 V
Bemessungssteuerspeisespannung AC 50 Hz
0.0 V
Betriebsspannung AC 50 Hz
24.0 V
Bemessungssteuerspeisespannung DC
48.0 V
Bemessungssteuerspeisespannung AC 60 Hz
0.0 V
Geeignet für Reiheneinbau
Nein
Anzahl der Schließer als Hauptkontakte
3.0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22.0 A
Bemessungsbetriebsleistung NEMA
2.2 kW
Anzahl der Öffner als Hauptkontakte
0.0
Höhe
58.0 mm
Anzahl der Hilfskontakte als Schließer
0.0
Anzahl der Hilfskontakte als Öffner
1.0
Tiefe
54.0 mm
Breite
45.0 mm
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
5.0 A
Bemessungsbetriebsleistung bei AC-4, 400 V
2.2 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
3.0 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
6.6 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0.0 V
Bemessungssteuerspeisespannung Us bei DC
48.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0.0 V
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
2.2 kW
