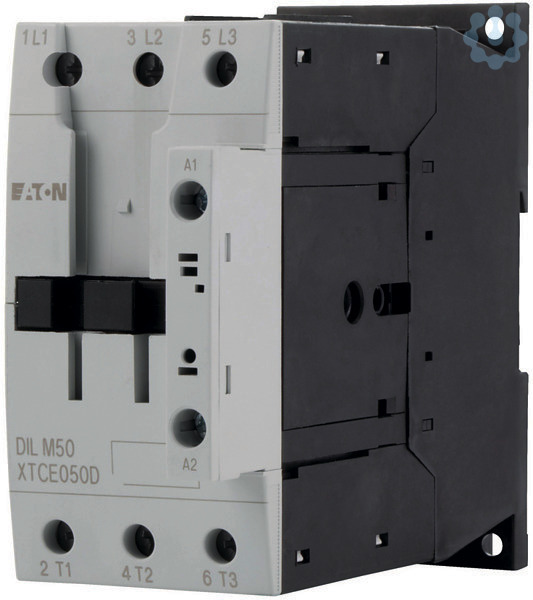

Leistungsschütz, 3-polig, 380 V 400 V 22 kW, 110 V 50 Hz, 120 V 60 Hz,DILM50(110V50HZ,120V60HZ)
Bestellware
| Hersteller | Eaton Electric GmbH |
| Typ | DILM50(110V50HZ,120V60HZ) |
| Hersteller ID | 277827 |
| Unsere Artikelnummer | 5061027 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015082778279 |
| Zolltarif-Nr. | 85364900 |
264,92 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 80 A, gekapselt: Ith= 58 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 162 A, gekapselt: Ith= 145 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, kombinierbar m
Anschlussart Hauptstromkreis
Schraubanschluss
Spannungsart zur Betätigung
AC
Bemessungssteuerspeisespannung Us bei AC 50 Hz
110.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
120.0 V
Bemessungssteuerspeisespannung Us bei DC
0.0 V
Geeignet für Reiheneinbau
Nein
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
21.0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
22.0 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
80.0 A
Bemessungsbetriebsleistung NEMA
29.8 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
50.0 A
Anzahl der Öffner als Hauptkontakte
0.0
Anzahl der Schließer als Hauptkontakte
3.0
Anzahl der Hilfskontakte als Schließer
0.0
Bemessungsbetriebsleistung bei AC-4, 400 V
10.0 kW
Anzahl der Hilfskontakte als Öffner
0.0
Betriebsspannung AC 50 Hz
230.0 V
Bemessungssteuerspeisespannung DC
0.0 V
Betriebsspannung AC 60 Hz
230.0 V
Bemessungssteuerspeisespannung AC 60 Hz
120.0 V
Bemessungssteuerspeisespannung AC 50 Hz
110.0 V
Tiefe
132.1 mm
Breite
55.0 mm
Höhe
115.0 mm
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
10.0 kW
