Bestellware
| Hersteller | Eaton Electric GmbH |

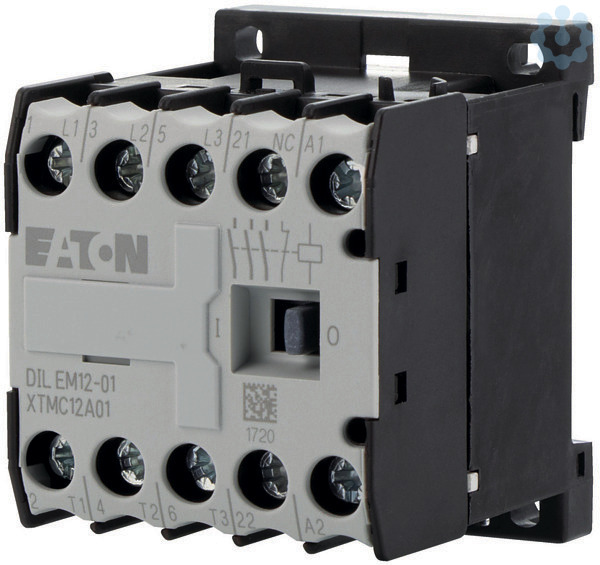

| Typ | DILEM12-01(230V50HZ,240V60HZ) |
| Hersteller ID | 127091 |
| Unsere Artikelnummer | 6025218 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015081246267 |
| Zolltarif-Nr. | 85364900 |
64.30 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für:
Anschlussart Hauptstromkreis
Schraubanschluss
Spannungsart zur Betätigung
AC
Bemessungssteuerspeisespannung Us bei AC 60 Hz
240.0 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230.0 V
Bemessungssteuerspeisespannung Us bei DC
0.0 V
Geeignet für Reiheneinbau
Nein
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
12.0 A
Bemessungsbetriebsleistung NEMA
3.7 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
6.6 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22.0 A
Anzahl der Schließer als Hauptkontakte
3.0
Anzahl der Öffner als Hauptkontakte
0.0
Anzahl der Hilfskontakte als Öffner
1.0
Anzahl der Hilfskontakte als Schließer
0.0
Bemessungsbetriebsleistung bei AC-4, 400 V
3.0 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
3.0 kW
Bemessungssteuerspeisespannung DC
0.0 V
Betriebsspannung AC 60 Hz
24.0 V
Bemessungssteuerspeisespannung AC 50 Hz
230.0 V
Bemessungssteuerspeisespannung AC 60 Hz
240.0 V
Betriebsspannung AC 50 Hz
24.0 V
Tiefe
52.0 mm
Höhe
58.0 mm
Breite
45.0 mm
