Bestellware
| Hersteller | Eaton Electric GmbH |

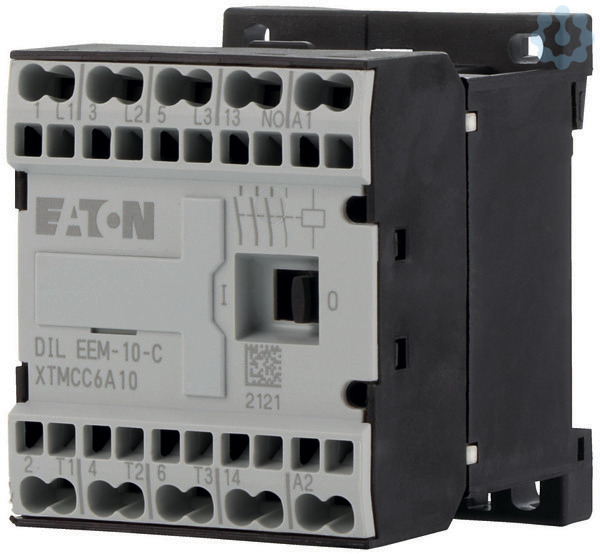

| Typ | DILEEM-10-C(230V50HZ,240V60HZ) |
| Hersteller ID | 230042 |
| Unsere Artikelnummer | 3226779 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015082300425 |
| Zolltarif-Nr. | 85364900 |
50.60 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.1 kW, 380 V 400 V: P= 2.2 kW, 6
Anschlussart Hauptstromkreis
Federzuganschluss
Spannungsart zur Betätigung
AC
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230.0 V
Bemessungssteuerspeisespannung Us bei DC
0.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
240.0 V
Geeignet für Reiheneinbau
Nein
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
6.6 A
Bemessungsbetriebsleistung bei AC-4, 400 V
2.2 kW
Anzahl der Hilfskontakte als Öffner
0.0
Bemessungsbetriebsleistung bei AC-3, 400 V
3.0 kW
Anzahl der Öffner als Hauptkontakte
0.0
Anzahl der Schließer als Hauptkontakte
3.0
Bemessungsbetriebsleistung NEMA
2.2 kW
Anzahl der Hilfskontakte als Schließer
1.0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22.0 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
5.0 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
2.2 kW
Bemessungssteuerspeisespannung DC
0.0 V
Bemessungssteuerspeisespannung AC 50 Hz
230.0 V
Betriebsspannung AC 60 Hz
24.0 V
Betriebsspannung AC 50 Hz
24.0 V
Bemessungssteuerspeisespannung AC 60 Hz
240.0 V
Tiefe
52.0 mm
Breite
45.0 mm
Höhe
58.0 mm
