Bestellware
| Hersteller | Eaton Electric GmbH |

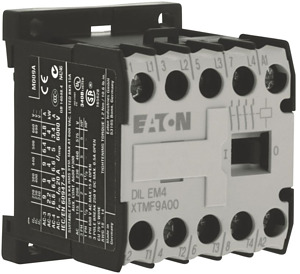

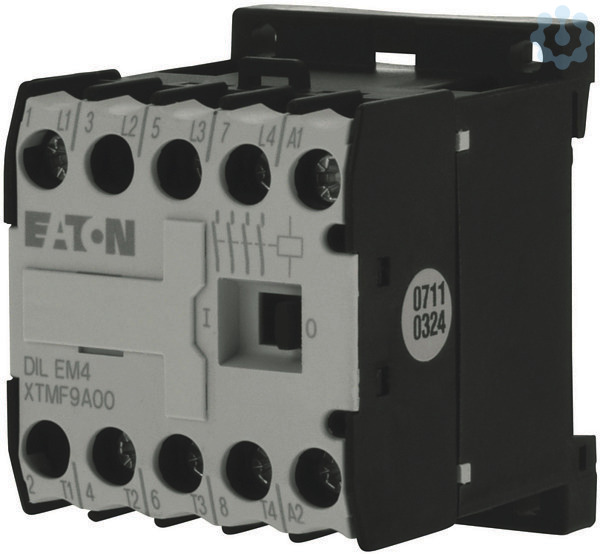

| Typ | DILEM4(230V50HZ,240V60HZ) |
| Hersteller ID | 051804 |
| Unsere Artikelnummer | 2715175 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015080518044 |
| Zolltarif-Nr. | 85364900 |
53.61 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 60 A, gekapselt: Ith= 50 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: ?DILEM, ?DILE, Stromart AC/DC: Wechselstrombetätigung
Anschlussart Hauptstromkreis
Schraubanschluss
Spannungsart zur Betätigung
AC
Betriebsspannung AC 50 Hz
24.0 V
Betriebsspannung AC 60 Hz
24.0 V
Bemessungssteuerspeisespannung AC 60 Hz
240.0 V
Bemessungssteuerspeisespannung DC
0.0 V
Bemessungssteuerspeisespannung AC 50 Hz
230.0 V
Geeignet für Reiheneinbau
Nein
Anzahl der Hilfskontakte als Schließer
0.0
Höhe
58.0 mm
Anzahl der Schließer als Hauptkontakte
4.0
Bemessungsbetriebsleistung NEMA
3.7 kW
Anzahl der Hilfskontakte als Öffner
0.0
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
9.0 A
Anzahl der Öffner als Hauptkontakte
0.0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
6.6 A
Bemessungsbetriebsleistung bei AC-4, 400 V
3.0 kW
Tiefe
52.0 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22.0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
4.0 kW
Breite
45.0 mm
Bemessungssteuerspeisespannung Us bei AC 50 Hz
230.0 V
Bemessungssteuerspeisespannung Us bei DC
0.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
240.0 V
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
3.0 kW
