Bestellware
| Hersteller | Eaton Electric GmbH |
| Typ | NZMH2-M63 |
| Hersteller ID | 281304 |
| Unsere Artikelnummer | 5063294 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015082813048 |
| Zolltarif-Nr. | 85362010 |
544.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

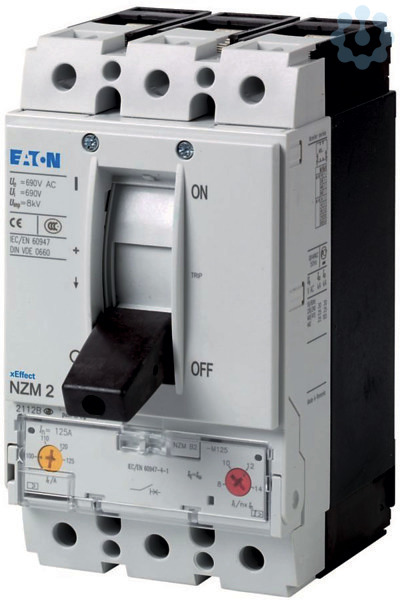

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Gerätebauart
Einbaugerät Festeinbautechnik
Schutzart (IP)
IP20
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung des Betätigungselements
Kipphebel
Auslösetechnik
thermomagnetisch
Bemessungsbetriebsspannung
690.0 V
Einstellbereich des unverzögerten Kurzschlussauslösers
504.0 A
Überlastauslöser Stromeinstellung
50.0 A
Phasenausfallempfindlich
Nein
Mit thermischem Schutz
Ja
Mit integriertem Unterspannungsauslöser
Nein
Mit integriertem Hilfsschalter
Nein
Breite
105.0 mm
Tiefe
149.0 mm
Bemessungsbetriebsleistung bei AC-3, 230 V
18.5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
30.0 kW
Bemessungsdauerstrom Iu
63.0 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
150.0 kA
Polzahl
3.0
Höhe
184.0 mm
Thermoschutz
Ja
Mit thermischem Überlastschutz
Ja
Verlustleistung
20.2 W
