Bestellware
| Hersteller | NIEDAX GmbH & Co.KG |
| Typ | RLVC60.200 |
| Unsere Artikelnummer | 2300479 |
| Bestellmenge | Meter á 1 Meter |
| Inhalt Verpackung | 1 Meter |
| EAN | 4013339948161 |
| Zolltarif-Nr. | 73089059 |
54.70 € per 1 Meter
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

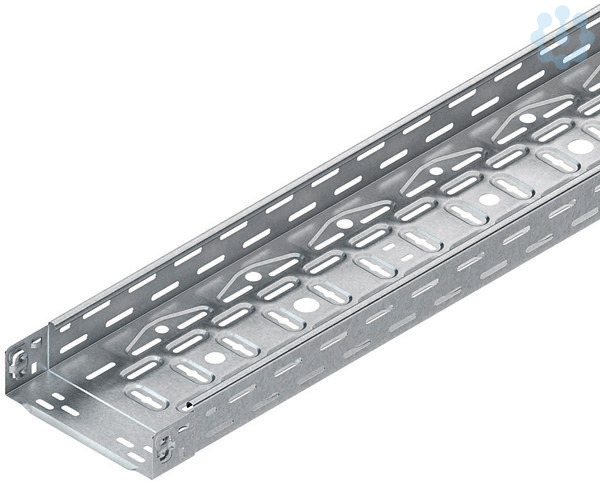

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert!

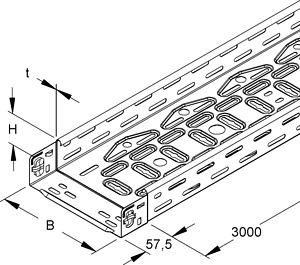

Abmessungen (ca. Maße) H x B : 60 x 200 mm
Materialstärke t
: 0,75 mm
Schlüssellochperforation
: 7 x 40 mm und Ø 11 mm Abstand
: 62,5 mm
mittige Bodenlochung
: Ø 20,5 mm und Ø 25,5 mm Abstand
: 125 mm
symmetrische Bodenlochung
: Ø 13,5 mm
Abmessungen (ca. Maße) H x B : 60 x 200 mm
Materialstärke t
: 0,75 mm
Schlüssellochperforation
: 7 x 40 mm und Ø 11 mm Abstand
: 62,5 mm
mittige Bodenlochung
: Ø 20,5 mm und Ø 25,5 mm Abstand
: 125 mm
symmetrische Bodenlochung
: Ø 13,5 mm
Ausführung
integrierter Verbinder
Werkstoffgüte
sonstige
Werkstoff
Stahl
Oberflächenschutz
bandverzinkt
Belastungstesttyp nach IEC 61537
Typ II
Montagelochung im Boden
Ja
Weitspann-Ausführung
Nein
NATO-Lochbild
Nein
Rostfreier Stahl, gebeizt
Nein
Geeignet für Funktionserhalt
Ja
Seitenlochung
Ja
Mit Oberteil
Nein
Spannweite zwischen den Trägern nach IEC 61537
1000.0 mm
Breite
200.0 mm
Nutzbarer Querschnitt
11980.0 mm²
Materialstärke
0.75 mm
Länge
3000.0 mm
Höhe
60.0 mm
Gewicht
1.87 kg/m
Max. sichere Arbeitslast nach IEC 61537
1800.0 N/m
Farbe
ohne
Oberfläche
bandverzinkt
Art des Verbinders
Klickbefestigung
Einsatztemperatur
-20.0 °C
Arbeitslänge
3000.0 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
1250.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
720.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
1850.0 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
400.0 N/m
