Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | 83216300 |
| Unsere Artikelnummer | 6503073 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609009640 |
| Zolltarif-Nr. | 85371098 |
14488.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

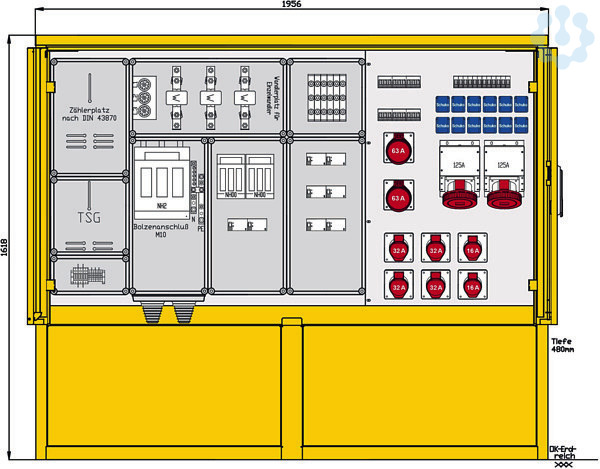

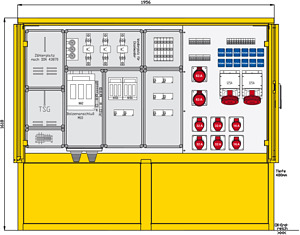

WALTHER Industrie- und Marktplatzverteiler
Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 7032 -grau- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten bis einschl. RCD-Schutzschalter schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung bei geschlossener Tür möglich Schutzart: IP 44 Größe ca.: 1600 x 1960 x 480mm / H-B-T
Anschluss:
1 NH2-Sicherungslasttrennschalter 400A
mit Bolzenanschluss M10
Messung:
1 Spannungspfadsicherung 3P 6A -DIAZED-
1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2
1 TSG-Platz
1 Einbauplatz für Zählerprüfklemme
1 Wandleraufnahmevorrichtung
mit CU-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung:
2 RCD-Schutzschalter 4P 125A/300mA -A-
mit je 1 NH00-Sicherungslasttrennschalter 125A
2 CEE-Anbaudosen 125A 5P 400V 6h
ohne Vorsic
Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 7032 -grau- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten bis einschl. RCD-Schutzschalter schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung bei geschlossener Tür möglich Schutzart: IP 44 Größe ca.: 1600 x 1960 x 480mm / H-B-T
Anschluss:
1 NH2-Sicherungslasttrennschalter 400A
mit Bolzenanschluss M10
Messung:
1 Spannungspfadsicherung 3P 6A -DIAZED-
1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2
1 TSG-Platz
1 Einbauplatz für Zählerprüfklemme
1 Wandleraufnahmevorrichtung
mit CU-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung:
2 RCD-Schutzschalter 4P 125A/300mA -A-
mit je 1 NH00-Sicherungslasttrennschalter 125A
2 CEE-Anbaudosen 125A 5P 400V 6h
ohne Vorsic
Bemessungsspannung
230/400 V
Ausführung
Verteilerschrank
Fehlerstrom-Typ
A
Werkstoff des Gehäuses
sonstige
Schutzart (IP)
IP44
Hauptschalter
NH2
Notschalter
Nein
Geeignet nach IEC/EN 61439-4
Nein
Bemessungsstrom
400.0 A
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Pole Hauptschalter
3.0
Tiefe
480.0 mm
Anschlussleistung
277.0 kVA
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Höhe
1618.0 mm
Anzahl der Fehlerstrom-Schutzschalter 30 mA
4.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
4.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
12.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
4.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Hauptschalter-Bemessungsstrom
400.0 A
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Zählerfelder
1.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der Leitungsschutzschalter
18.0
Breite
1956.0 mm
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
2.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
4.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
2.0
Anzahl der SCHUKO-Steckdosen
12.0
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
