Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | 83216400 |
| Unsere Artikelnummer | 6503074 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609009633 |
| Zolltarif-Nr. | 85371098 |
20955.00 € per 1 Stück
zzgl. Mwst und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
WALTHER Industrie- und Marktplatzverteiler

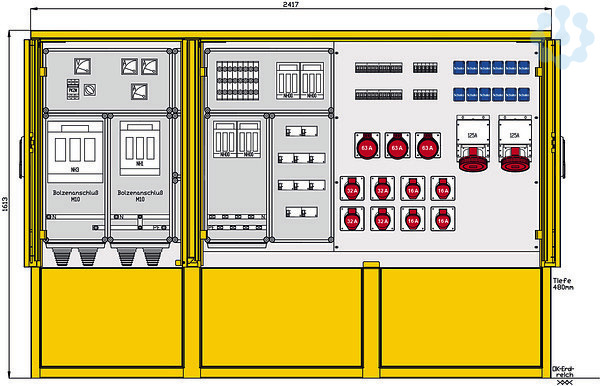

Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 7032 -grau- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Einfachtür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe mit Doppeltür und 3-Punkt-Stangenschloss mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten bis einschl. RCD-Schutzschalter schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung bei geschlossener Tür möglich Schutzart: IP 44 Größe ca.: 1600 x 2400 x 480mm / H-B-T
Anschluss:
1 NH3-Sicherungslasttrennschalter 630A
mit Bolzenanschluss M10
Messung:
1 PKZM-Umschalter
1 Voltmeter
1 Wandlersatz 630/5A -beglaubigt-
3 Amperemeter
Abgang / Absicherung:
1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenabgang M10
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm
2 RCD-Schutzschalter 4P 125A/300mA -A-
Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 7032 -grau- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Einfachtür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe mit Doppeltür und 3-Punkt-Stangenschloss mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten bis einschl. RCD-Schutzschalter schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung bei geschlossener Tür möglich Schutzart: IP 44 Größe ca.: 1600 x 2400 x 480mm / H-B-T
Anschluss:
1 NH3-Sicherungslasttrennschalter 630A
mit Bolzenanschluss M10
Messung:
1 PKZM-Umschalter
1 Voltmeter
1 Wandlersatz 630/5A -beglaubigt-
3 Amperemeter
Abgang / Absicherung:
1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenabgang M10
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm
2 RCD-Schutzschalter 4P 125A/300mA -A-
Werkstoff des Gehäuses
sonstige
Hauptschalter
NH3
Ausführung
Verteilerschrank
Schutzart (IP)
IP44
Bemessungsspannung
230/400 V
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der SCHUKO-Steckdosen
12.0
Anzahl der Pole Hauptschalter
3.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der Leitungsschutzschalter
20.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der Zählerfelder
0.0
Höhe
1613.0 mm
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Breite
2417.0 mm
Anzahl der Fehlerstrom-Schutzschalter 30 mA
5.0
Anzahl der Fehlerstrom-Schutzschalter 300 mA
5.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
2.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Anschlussleistung
436.0 kVA
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Bemessungsstrom
630.0 A
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
3.0
Hauptschalter-Bemessungsstrom
630.0 A
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
4.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Tiefe
480.0 mm
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
4.0
Fehlerstrom-Typ
A
Notschalter
Nein
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
Geeignet nach IEC/EN 61439-4
Nein
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
2.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
4.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
12.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
4.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
3.0
