Industrie- und Marktplatzverteiler mit 12 NH-Abgängen83216800
Bestellware
| Hersteller | WALTHER-WERKE Ferdin.Walther GmbH |
| Typ | 83216800 |
| Unsere Artikelnummer | 6503078 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 4015609009671 |
| Zolltarif-Nr. | 85371098 |
9.011,00 € per 1 Stück
zzgl. MwSt. und Versand
Fragen Sie Ihren individuellen Einkaufspreis gerne bei uns an.
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften
WALTHER Industrie- und Marktplatzverteiler

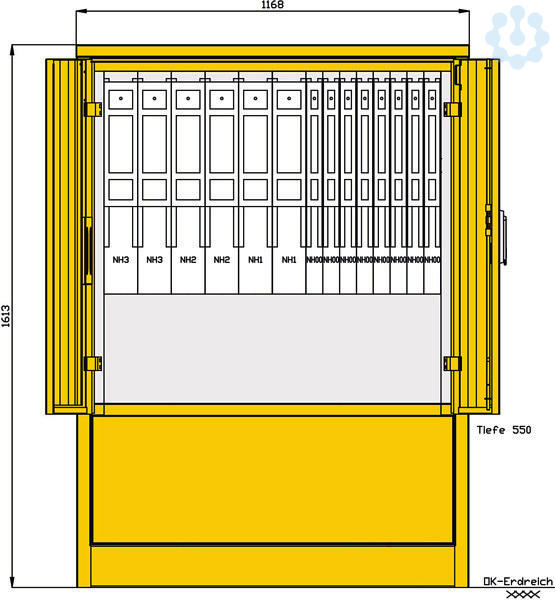

Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 7032 -grau- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung durch Gehäuseboden Schutzart: IP 44 Größe ca.: 1600 x 1165 x 550mm / H-B-T
Anschluss: 2 NH3-Sicherungslastschaltleisten
500A
mit je 1 Bolzenanschluss M12 1 CU-Sammelschienensystem 1000A
Abgang / Absicherung: 2 NH2-Sicherungslastschaltleisten 400A
mit je 1 Bolzenanschluss M12 2 NH1-Sicherungslastschaltleisten 250A
mit je 1 Bolzenanschluss M10 8 NH00-Sicherungslastschaltleisten 100A
mit je 1 Prismenklemme 16-70qmm
Gehäuse aus Edelstahl (Werkstoff 1.4301) mit Lackierung RAL 7032 -grau- mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel mit Profilhalbzylinder, Schließung G2123 sowie Kunststoff-Regenschutzkappe Einbauten schutzisoliert vordere Blende zur Montage abnehmbar Kabelausführung durch Gehäuseboden Schutzart: IP 44 Größe ca.: 1600 x 1165 x 550mm / H-B-T
Anschluss: 2 NH3-Sicherungslastschaltleisten
500A
mit je 1 Bolzenanschluss M12 1 CU-Sammelschienensystem 1000A
Abgang / Absicherung: 2 NH2-Sicherungslastschaltleisten 400A
mit je 1 Bolzenanschluss M12 2 NH1-Sicherungslastschaltleisten 250A
mit je 1 Bolzenanschluss M10 8 NH00-Sicherungslastschaltleisten 100A
mit je 1 Prismenklemme 16-70qmm
Ausführung
Verteilerschrank
Bemessungsspannung
400 V
Schutzart (IP)
IP44
Hauptschalter
NH3
Werkstoff des Gehäuses
sonstige
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig
0.0
Anzahl der Zählerfelder
0.0
Anzahl der Fehlerstrom-Schutzschalter 10 mA
0.0
Breite
1168.0 mm
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig
0.0
Anzahl der Leitungsschutzschalter
0.0
Tiefe
550.0 mm
Anzahl der Pole Hauptschalter
3.0
Bemessungsstrom
1000.0 A
Höhe
1613.0 mm
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig
0.0
Hauptschalter-Bemessungsstrom
1000.0 A
Anzahl der CEE-Steckdosen 32 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 24 V / 2-polig
0.0
Anzahl der Fehlerstrom-Schutzschalter 30 mA
0.0
Anzahl der CEE-Steckdosen 16 A / 400 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig
0.0
Anschlussleistung
692.0 kVA
Anzahl der Fehlerstrom-Schutzschalter 300 mA
0.0
Anzahl der SCHUKO-Steckdosen
0.0
Geeignet nach IEC/EN 61439-4
Ja
Notschalter
Nein
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/5 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 23
0.0
Anzahl der Steckdosen Schweizer Norm Typ 25
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 15
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der Fehlerstrom-Schutzschalter 100 mA
0.0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der Steckdosen Schweizer Norm Typ 13
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE)
0.0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE)
0.0
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 64 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 125 A / 230 V / 4-polig
0.0
Anzahl der CEE-Steckdosen 16 A / 230 V / 5-polig
0.0
Anzahl der CEE-Steckdosen 32 A / 230 V / 4-polig
0.0
